Android | 性能优化 | 流畅性 - 第08篇 - 从Perfetto角度理解Android系统 - 图形渲染和显示 - VSYNC

VSYNC 信号是什么

在Android中，VSYNC（垂直同步）信号是一个周期性的信号，它用于表示显示器在刷新屏幕时的一个事件。

VSYNC 信号用于同步屏幕的刷新率和图形渲染的帧率，以确保图像内容在屏幕上平滑地显示，避免出现撕裂或抖动现象。

VSYNC 信号与屏幕的刷新率密切相关。例如，一个刷新率为60Hz的显示器，每秒会产生60个 VSYNC 信号，也就是 16.67ms 刷新一次。Android 系统会根据这个信号来调度图形渲染任务，确保渲染的帧与显示器的刷新率保持一致。

VSYNC 信号与 HW_VSYNC_0、VSYNC、SF_VSYNC 之间的关系

先对 VSYNC 信号有个总体的概念，它包含了三个部分，HW_VSYNC_0、VSYNC、SF_VSYNC，其中：

HW_VSYNC_0 代表屏幕开始显示下一帧，被 DispSync 使用转换为 VSYNC 和 SF_VSYNC。
VSYNC 代表应用读取输入内容并生成下一帧，也叫做 VSYNC_APP，被 Choreographer 消耗。
SF_VSYNC 代表 SurfaceFlinger 开始为下一帧进行合成，也叫做 VSYNC_SF，被 SurfaceFlinger 消耗。

VSYNC 信号的产生与分发

vsync events source

SurfaceFlinger::SurfaceFlinger(Factory& factory, SkipInitializationTag)
      : ...
        mCompositionEngine(mFactory.createCompositionEngine()),
        ...) {
    ALOGI("Using HWComposer service: %s", mHwcServiceName.c_str());
}

// https://cs.android.com/android/platform/superproject/+/refs/heads/master:frameworks/native/services/surfaceflinger/CompositionEngine/include/compositionengine/CompositionEngine.h


// Do not call property_set on main thread which will be blocked by init
// Use StartPropertySetThread instead.
void SurfaceFlinger::init() {
    ...
    mCompositionEngine->setHwComposer(getFactory().createHWComposer(mHwcServiceName));

    mCompositionEngine->getHwComposer().setCallback(*this);
    ...
}

// Implement this interface to receive hardware composer events.
//
// These callback functions will generally be called on a hwbinder thread, but
// when first registering the callback the onComposerHalHotplug() function will
// immediately be called on the thread calling registerCallback().
struct ComposerCallback {
    virtual void onComposerHalHotplug(hal::HWDisplayId, hal::Connection) = 0;
    virtual void onComposerHalRefresh(hal::HWDisplayId) = 0;
    virtual void onComposerHalVsync(hal::HWDisplayId, int64_t timestamp,
                                    std::optional<hal::VsyncPeriodNanos>) = 0;
    virtual void onComposerHalVsyncPeriodTimingChanged(hal::HWDisplayId,
                                                       const hal::VsyncPeriodChangeTimeline&) = 0;
    virtual void onComposerHalSeamlessPossible(hal::HWDisplayId) = 0;
    virtual void onComposerHalVsyncIdle(hal::HWDisplayId) = 0;

protected:
    ~ComposerCallback() = default;
};

void HWComposer::setCallback(HWC2::ComposerCallback& callback) {
    ...

    mComposer->registerCallback(callback);
}

void SurfaceFlinger::onComposerHalVsync(hal::HWDisplayId hwcDisplayId, int64_t timestamp,
                                        std::optional<hal::VsyncPeriodNanos> vsyncPeriod) {
    ...

    Mutex::Autolock lock(mStateLock);
    const auto displayId = getHwComposer().toPhysicalDisplayId(hwcDisplayId);
    if (displayId) {
        const auto token = getPhysicalDisplayTokenLocked(*displayId);
        const auto display = getDisplayDeviceLocked(token);
        display->onVsync(timestamp);
    }

    if (!getHwComposer().onVsync(hwcDisplayId, timestamp)) {
        return;
    }

    const bool isActiveDisplay =
            displayId && getPhysicalDisplayTokenLocked(*displayId) == mActiveDisplayToken;
    if (!isActiveDisplay) {
        // For now, we don't do anything with non active display vsyncs.
        return;
    }

    bool periodFlushed = false;
    mScheduler->addResyncSample(timestamp, vsyncPeriod, &periodFlushed);
    if (periodFlushed) {
        modulateVsync(&VsyncModulator::onRefreshRateChangeCompleted);
    }
}

HWC 中 HW_VSYNC_0 的产生与回调

由 Hardware Composer（HWC）生成的硬件信号是 HW_VSYNC_0，它是屏幕刷新图像的开始时的信号。HWC 可将 HW_VSYNC_0 信号通过回调函数（HWC2_PFN_VSYNC_2_4）作为事件发送到 SurfaceFlinger 中：

HWC2_PFN_VSYNC_2_4 方法：HWC2_PFN_VSYNC_2_4 方法是 Hardware Composer 2（HWC2）接口中的一个回调函数，用于向HWC客户端（通常是SurfaceFlinger）报告 VSYNC 事件。HWC2 是 Android 系统中的硬件抽象层（HAL）组件，负责协调不同图形层（Layer）的合成和显示。当显示器的刷新周期到达时，硬件会产生 VSYNC 信号。HWC2 的实现需要捕获这个信号，并通过 HWC2_PFN_VSYNC_2_4 方法将 VSYNC 事件传递给 SurfaceFlinger。
HW_VSYNC_0 信号：HW_VSYNC_0 信号是 Android 系统中硬件产生的 VSYNC 信号。它表示显示器的垂直同步事件，用于通知系统开始下一帧的渲染。这个信号在Android的图形渲染流程中起到关键作用，可以帮助确保渲染的帧率与显示器的刷新率保持同步，从而实现平滑的动画和图形渲染。
HWC2_PFN_VSYNC_2_4 方法和 HW_VSYNC_0 信号之间的关系在于，HWC2_PFN_VSYNC_2_4 方法负责捕获 HW_VSYNC_0 信号，并将其转换为 VSYNC 事件，传递给 SurfaceFlinger。这样，SurfaceFlinger 可以根据 HW_VSYNC_0 信号调度图形渲染任务，实现与显示器刷新率同步的渲染。

HWC2中关于HWC2_PFN_VSYNC_2_4定义：

// https://cs.android.com/android/platform/superproject/+/master:hardware/libhardware/include/hardware/hwcomposer2.h

/* vsync_2_4(..., display, timestamp, vsyncPeriodNanos)
 * Descriptor: HWC2_CALLBACK_VSYNC_2_4
 * Required for HWC2 devices for composer 2.4
 */
typedef void (*HWC2_PFN_VSYNC_2_4)(hwc2_callback_data_t callbackData,
        hwc2_display_t display, int64_t timestamp, hwc2_vsync_period_t vsyncPeriodNanos);

/* See the 'Callbacks' section for more detailed descriptions of what these
 * functions do */
typedef enum {
    ...
    HWC2_CALLBACK_VSYNC_2_4 = 4,
    ...
} hwc2_callback_descriptor_t;

HWC2实现类中关于HWC2_CALLBACK_VSYNC_2_4事件的注册和回调逻辑：

// https://cs.android.com/android/platform/superproject/+/android-13.0.0_r41:hardware/interfaces/graphics/composer/2.4/utils/passthrough/include/composer-passthrough/2.4/HwcHal.h

// HwcHalImpl implements V2_*::hal::ComposerHal on top of hwcomposer2
template <typename Hal>
class HwcHalImpl : public V2_3::passthrough::detail::HwcHalImpl<Hal> {
  public:
    void registerEventCallback_2_4(hal::ComposerHal::EventCallback_2_4* callback) override {
       ...
        BaseType2_1::mDispatch.registerCallback(
                mDevice, HWC2_CALLBACK_VSYNC_2_4, this,
                reinterpret_cast<hwc2_function_pointer_t>(vsync_2_4_Hook));
       ...
    }

  protected:

    static void vsync_2_4_Hook(hwc2_callback_data_t callbackData, hwc2_display_t display,
                               int64_t timestamp, hwc2_vsync_period_t vsyncPeriodNanos) {
        auto hal = static_cast<HwcHalImpl*>(callbackData);
        hal->mEventCallback_2_4->onVsync_2_4(display, timestamp, vsyncPeriodNanos);
    }
}

// https://cs.android.com/android/platform/superproject/+/android-13.0.0_r41:prebuilts/vndk/v30/arm64/include/generated-headers/hardware/interfaces/graphics/composer/2.4/android.hardware.graphics.composer@2.4_genc++_headers/gen/android/hardware/graphics/composer/2.4/IComposerCallback.h

/**
  * Notifies the client that a vsync event has occurred. This callback must
  * only be triggered when vsync is enabled for this display (through
  * setVsyncEnabled).
  */
virtual ::android::hardware::Return<void> onVsync_2_4(uint64_t display, int64_t timestamp, uint32_t vsyncPeriodNanos) = 0;

HWC2与SurfaceFlinger的通信逻辑：

ComposerClient.h 是一个 Composer HAL 工具库的头文件，用于定义客户端应用程序与 Composer HAL 服务进行通信的接口。

// https://cs.android.com/android/platform/superproject/+/android-13.0.0_r41:hardware/interfaces/graphics/composer/2.4/utils/hal/include/composer-hal/2.4/ComposerClient.h

void onVsync_2_4(Display display, int64_t timestamp, VsyncPeriodNanos vsyncPeriodNanos) override {
    auto ret = mCallback->onVsync_2_4(display, timestamp, vsyncPeriodNanos);
    ALOGE_IF(!ret.isOk(), "failed to send onVsync_2_4: %s", ret.description().c_str());
}

SurfaceFlinger中对于onVsync_2_4事件的转发：

// https://cs.android.com/android/platform/superproject/+/android-13.0.0_r41:frameworks/native/services/surfaceflinger/DisplayHardware/HidlComposerHal.cpp

Return<void> onVsync_2_4(Display display, int64_t timestamp, VsyncPeriodNanos vsyncPeriodNanos) override {
    if (mVsyncSwitchingSupported) {
        mCallback.onComposerHalVsync(display, timestamp, vsyncPeriodNanos);
    } else {
        ALOGW("Unexpected onVsync_2_4 callback on composer <= 2.3, ignoring.");
    }
    return Void();
}

// https://cs.android.com/android/platform/superproject/+/android-13.0.0_r41:frameworks/native/services/surfaceflinger/SurfaceFlinger.cpp

void SurfaceFlinger::onComposerHalVsync(hal::HWDisplayId hwcDisplayId, int64_t timestamp,
                                        std::optional<hal::VsyncPeriodNanos> vsyncPeriod) {
    ...

    ATRACE_FORMAT("onComposerHalVsync%s", tracePeriod.c_str());

    ...
    const auto displayId = getHwComposer().toPhysicalDisplayId(hwcDisplayId);
    if (displayId) {
        ....
        display->onVsync(timestamp);
    }

    if (!getHwComposer().onVsync(hwcDisplayId, timestamp)) {
        return;
    }

    ...
}

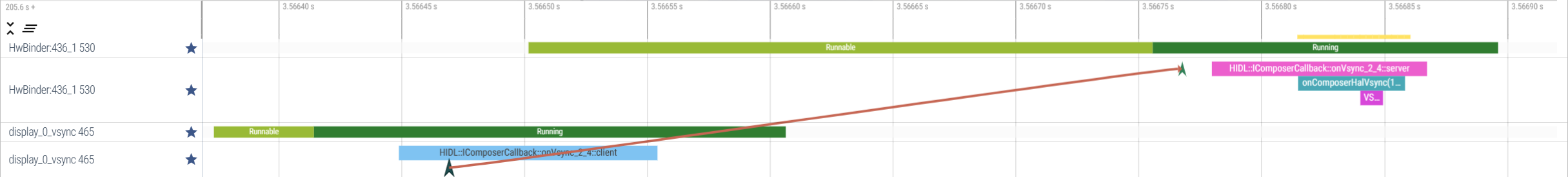

如何在Perfetto中分析 VSYNC 硬件信号 - HW_VSYNC_0 的传递过程：

在 Android 系统中，android.hardware.graphics.composer 进程是负责管理 Hardware Composer（HWC）的进程，VSYNC硬件信号 - HW_VSYNC_0 由该进程处理。该进程的主要作用为：

提供 HWC 服务：android.hardware.graphics.composer 进程会实现一个 HWC 服务，该服务负责与底层硬件合成器进行通信。HWC 服务会与其他系统组件（例如 SurfaceFlinger）协同工作，以实现图形渲染和合成任务。
管理 HWC 设备：android.hardware.graphics.composer 进程负责管理 HWC 设备的生命周期，包括设备的初始化、配置以及释放等。此外，它还负责处理与 HWC 设备相关的事件和回调，例如 VSYNC 事件、错误回调等。
实现 HAL 接口：android.hardware.graphics.composer 进程会实现一个硬件抽象层（HAL）接口，以便其他系统组件（如 SurfaceFlinger）能够访问 HWC 设备的功能。HAL 接口提供了一系列的函数，用于处理图形层、设置显示属性、调度合成任务等。

在该进程中，还有两个子线程，composer 线程和 display_0_vsync 线程分别有不同的作用：

composer 线程：这个线程主要负责处理硬件合成器（Hardware Composer, HWC）相关的任务。这些任务包括与 HWC 设备进行通信、管理图形层、调度合成任务等。composer 线程会通过实现 HAL（硬件抽象层）接口与其他系统组件（如 SurfaceFlinger）交互。当系统需要执行图形合成任务时，SurfaceFlinger 会通过 HAL 接口与 composer 线程通信，以便 HWC 设备能够按照预期执行合成操作。
display_0_vsync 线程：这个线程负责处理显示设备的 VSYNC 事件。display_0_vsync 线程会监听这些事件，并将它们传递给其他系统组件（如 SurfaceFlinger）。这些组件可以根据 VSYNC 信号来调度 UI 更新、动画以及其他图形渲染任务，从而实现流畅且同步的显示效果。

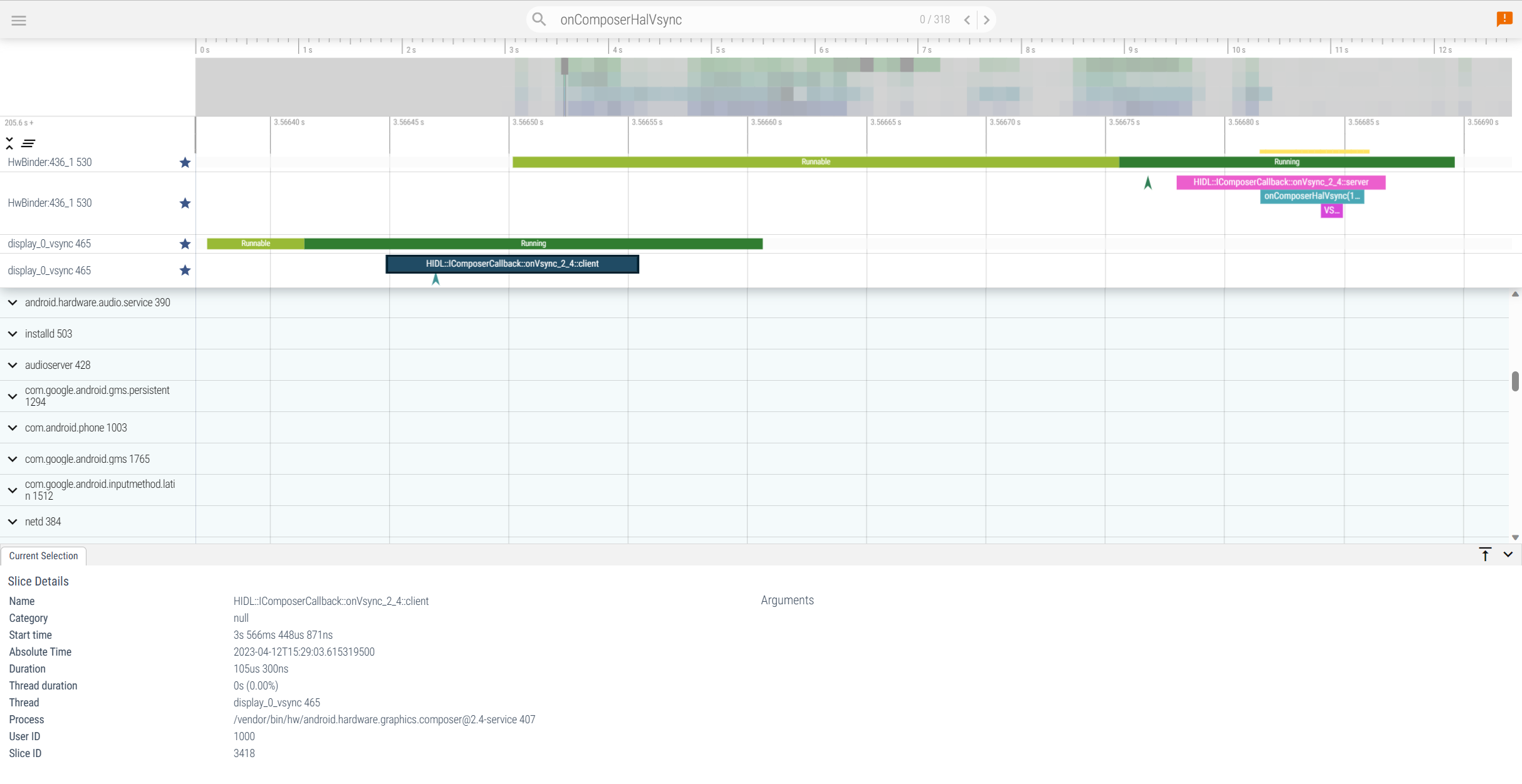

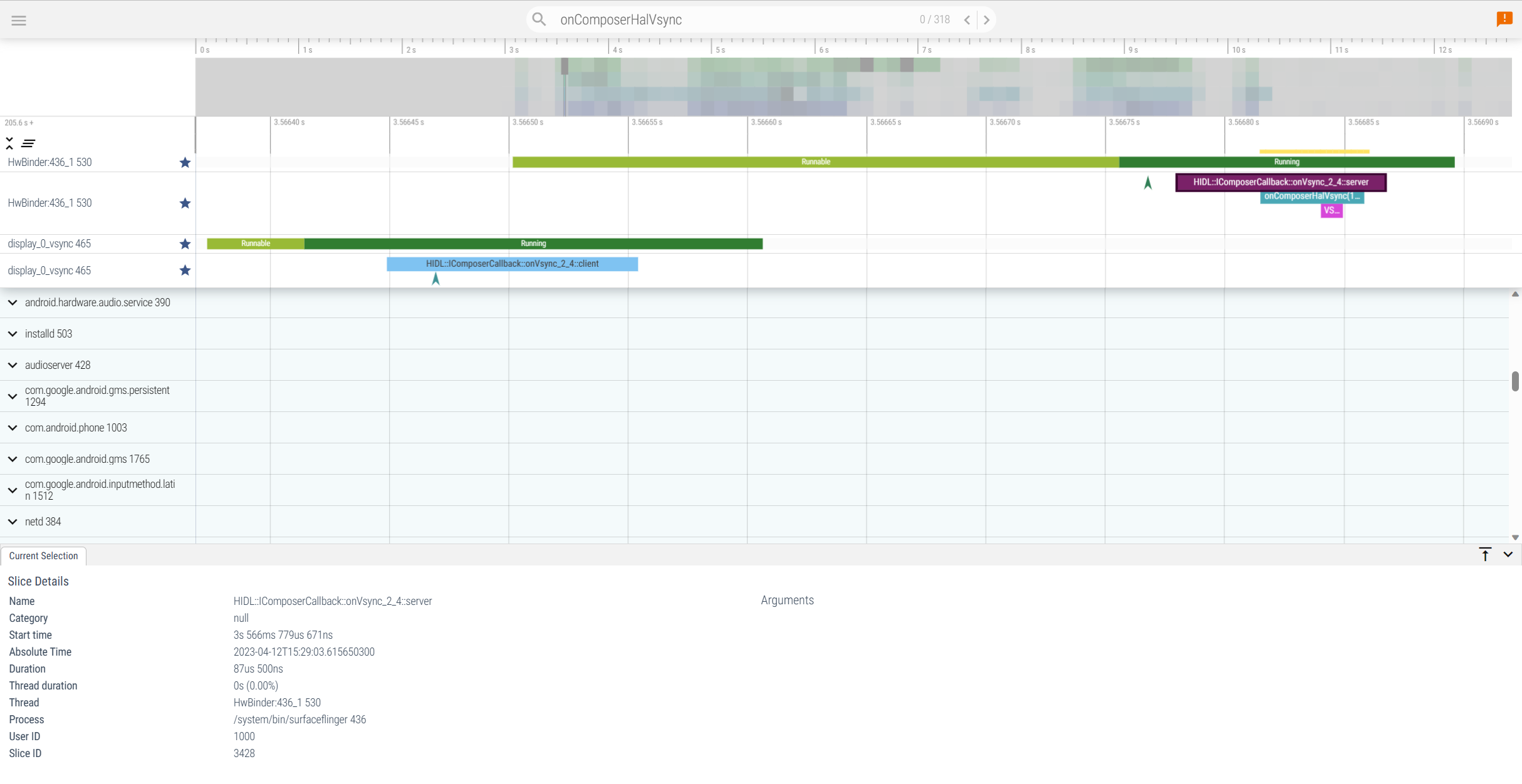

在 VSYNC 事件传递的过程中，android.hardware.graphics.composer 进程是客户端，surfaceflinger 进程是服务端。

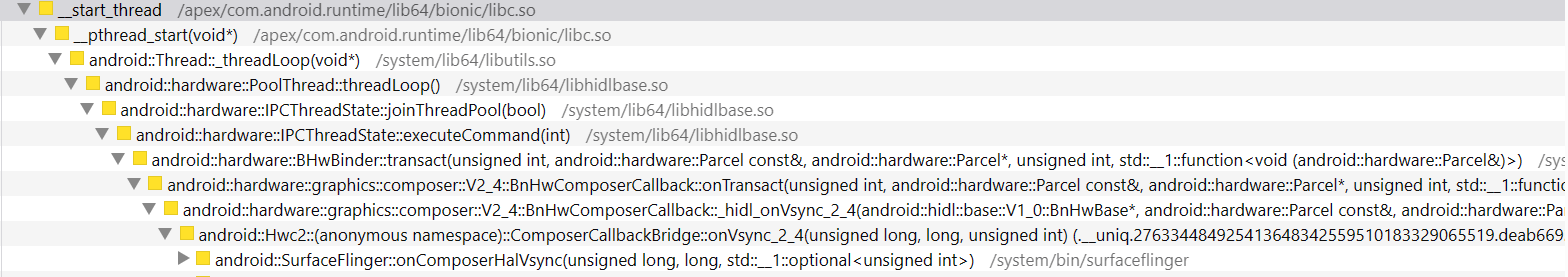

在 display_0_vsync 线程中通过 ComposerClient.h 中 onVsync_2_4 方法对 VSYNC 事件回调，回调给 HAL 的实现类 HidlComposerHal.cpp 的 onVsync_2_4 方法，然后转发给 SurfaceFlinger 的 onComposerHalVsync 方法。

SurfaceFlinger 中 VSYNC (VSYNC_APP) 和 SF_VSYNC (VSYNC_SF) 的产生和分发

yrdy

在 SurfaceFlinger 中 DispSync 它使用硬件VSYNC信号 - HW_VSYNC_0 作为参考，并生成VSYNC和SF_VSYNC信号。同时，DispSync还利用来自Hardware Composer的Retire fence signal时间戳作为反馈，以确保生成的信号与硬件VSYNC信号保持同步。

DispSync 是一个软件实现的相位锁定环（PLL），用于生成 VSYNC_APP 和 VSYNC_SF 信号。VSYNC_APP 信号被 Choreographer 使用，VSYNC_SF信号被 SurfaceFlinger 使用。

DispSync：DispSync。
HW_VSYNC_0：硬件VSYNC信号，它是显示器刷新图像的开始时的信号。
VSYNC：VSYNC（垂直同步）信号用于指示显示器刷新图像的开始。
SF_VSYNC：SF_VSYNC是SurfaceFlinger使用的一个信号，与VSYNC类似，但它是为SurfaceFlinger服务的。
Retire fence signal：Retire fence信号是一种同步机制，用于确保GPU完成渲染操作后再进行下一步操作。
Hardware Composer：Hardware Composer是Android系统的一个硬件抽象层（HAL）组件，负责管理显示子系统。

现在我们来解析这段话：

DispSync具有以下特性：

参考（Reference）：HW_VSYNC_0。这表示DispSync使用硬件VSYNC信号（HW_VSYNC_0）作为参考信号，以便生成其他信号。
输出（Output）：VSYNC和SF_VSYNC。DispSync基于硬件VSYNC信号（HW_VSYNC_0）生成VSYNC和SF_VSYNC信号，以供Choreographer和SurfaceFlinger使用。
反馈（Feedback）：来自Hardware Composer的Retire fence signal时间戳。这表示DispSync使用Hardware Composer提供的Retire fence signal时间戳作为反馈，来调整生成的VSYNC和SF_VSYNC信号，以确保它们与硬件VSYNC信号保持同步。

综上所述，DispSync是一个软件实现的相位锁定环，它使用硬件VSYNC信号作为参考，并生成VSYNC和SF_VSYNC信号。同时，DispSync还利用来自Hardware Composer的Retire fence signal时间戳作为反馈，以确保生成的信号与硬件VSYNC信号保持同步。

分析过程

https://cs.android.com/android/platform/superproject/+/refs/heads/master:frameworks/native/libs/gui/DisplayEventDispatcher.cpp;drc=7346c436e5a11ce08f6a80dcfeb8ef941ca30176;l=63?hl=zh-cn

https://cs.android.com/android/platform/superproject/+/refs/heads/master:frameworks/native/libs/gui/DisplayEventReceiver.cpp;l=35;drc=7346c436e5a11ce08f6a80dcfeb8ef941ca30176?hl=zh-cn

https://cs.android.com/android/platform/superproject/+/refs/heads/master:frameworks/native/libs/gui/include/gui/DisplayEventReceiver.h;l=114;drc=7346c436e5a11ce08f6a80dcfeb8ef941ca30176;bpv=1;bpt=1?hl=zh-cn

/native/libs/gui/DisplayEventReceiver.cpp;l=35;drc=7346c436e5a11ce08f6a80dcfeb8ef941ca30176;bpv=1;bpt=1?hl=zh-cn

https://cs.android.com/android/platform/superproject/+/refs/heads/master:frameworks/native/services/surfaceflinger/SurfaceFlinger.cpp;l=1818;drc=7346c436e5a11ce08f6a80dcfeb8ef941ca30176;bpv=1;bpt=1?hl=zh-cn

https://cs.android.com/android/platform/superproject/+/refs/heads/master:frameworks/native/services/surfaceflinger/Scheduler/Scheduler.cpp;l=221;drc=7346c436e5a11ce08f6a80dcfeb8ef941ca30176;bpv=1;bpt=1?hl=zh-cn

https://cs.android.com/android/platform/superproject/+/refs/heads/master:frameworks/native/services/surfaceflinger/Scheduler/EventThread.cpp;l=290;drc=7346c436e5a11ce08f6a80dcfeb8ef941ca30176;bpv=1;bpt=1?hl=zh-cn

https://cs.android.com/android/platform/superproject/+/refs/heads/master:frameworks/native/services/surfaceflinger/Scheduler/EventThread.cpp;l=397;drc=7346c436e5a11ce08f6a80dcfeb8ef941ca30176;bpv=1;bpt=1?hl=zh-cn

https://cs.android.com/android/platform/superproject/+/master:frameworks/native/libs/gui/include/private/gui/BitTube.h;l=38;drc=7346c436e5a11ce08f6a80dcfeb8ef941ca30176?q=gui::BitTube::DefaultSize&ss=android%2Fplatform%2Fsuperproject&hl=zh-cn

frameworks/native/services/surfaceflinger/Scheduler/DispSyncSource.cpp

// App初始化VSYNC事件接收器过程
frameworks/base/core/jni/android_view_DisplayEventReceiver.nativeInit
    -> android_view_DisplayEventReceiver.NativeDisplayEventReceiver
        -> frameworks/native/libs/gui/DisplayEventDispatcher::DisplayEventReceiver::mReceiver(vsyncSource, eventRegistration)
            ->  frameworks/native/libs/gui/include/gui/DisplayEventReceiver::DisplayEventReceiver
                -> frameworks/native/libs/gui/DisplayEventReceiver.cpp
                    -> ISurfaceComposer.cpp：case CREATE_DISPLAY_EVENT_CONNECTION:
                        -> SurfaceFlinger::createDisplayEventConnection
                            -> Scheduler::createDisplayEventConnection
                                -> EventThread::createEventConnection
                                    -> EventThreadConnection::EventThreadConnection()

发送VSYNC给App层
Bittube::sendObjects
  <-  DisplayEventReceiver::sendEvents
    <-  EventThreadConnection::postEvent
      <-  EventThread::dispatchEvent
        <- EventThread::threadMain

mPendingEvents.push_back
  <- EventThread::onVSyncEvent
    <-  DispSyncSource::onVsyncCallback
      <- DispSyncSource::DispSyncSource
        <-  DispSyncSource::CallbackRepeater
          <- CallbackRepeater:: callback
            <-  Scheduler::makePrimaryDispSyncSourc
              <- VsyncSchedule::createDispatch
                <- Scheduler::createConnection

SurfaceFlinger初始化逻辑
    SurfaceFlinger::processDisplayAdded
         SurfaceFlinger::initScheduler
             Scheduler::createVsyncSchedule
                VsyncSchedule::VsyncSchedule
                    VsyncSchedule::createTracker
                    VsyncSchedule::createDispatch
                    VsyncSchedule::createController
                         VSyncDispatchTimerQueue::VSyncDispatchTimerQueue
                         VSyncReactor::VSyncReactor
             Scheduler::createConnection
             MessageQueue::initVsync

调度注册逻辑
VSyncDispatchTimerQueue::registerCallback
    VSyncCallbackRegistration::VSyncCallbackRegistration
        CallbackRepeater
            DispSyncSource::DispSyncSource
                Scheduler::makePrimaryDispSyncSource
                    Scheduler::createConnection
        MessageQueue::initVsync

调度逻辑：
VSyncDispatchTimerQueue::schedule
     VSyncCallbackRegistration::schedule
        CallbackRepeater::start
        MessageQueue::scheduleFrame
            SurfaceFlinger::scheduleCommit
        VsyncSchedule::schedule

DisplayEventReceiver::DisplayEventReceiver(
        ISurfaceComposer::VsyncSource vsyncSource,
        ISurfaceComposer::EventRegistrationFlags eventRegistration) {
    sp<ISurfaceComposer> sf(ComposerService::getComposerService());
    if (sf != nullptr) {
        mEventConnection = sf->createDisplayEventConnection(vsyncSource, eventRegistration);
        if (mEventConnection != nullptr) {
            mDataChannel = std::make_unique<gui::BitTube>();
            const auto status = mEventConnection->stealReceiveChannel(mDataChannel.get());
            if (!status.isOk()) {
                ALOGE("stealReceiveChannel failed: %s", status.toString8().c_str());
                mInitError = std::make_optional<status_t>(status.transactionError());
                mDataChannel.reset();
                mEventConnection.clear();
            }
        }
    }
}

status_t DisplayEventDispatcher::initialize() {
    status_t result = mReceiver.initCheck();
    if (result) {
        ALOGW("Failed to initialize display event receiver, status=%d", result);
        return result;
    }

    if (mLooper != nullptr) {
        int rc = mLooper->addFd(mReceiver.getFd(), 0, Looper::EVENT_INPUT, this, NULL);
        if (rc < 0) {
            return UNKNOWN_ERROR;
        }
    }

    return OK;
}

void DisplayEventDispatcher::dispose() {
    ALOGV("dispatcher %p ~ Disposing display event dispatcher.", this);

    if (!mReceiver.initCheck() && mLooper != nullptr) {
        mLooper->removeFd(mReceiver.getFd());
    }
}

EventThreadConnection::EventThreadConnection(
        EventThread* eventThread, uid_t callingUid, ResyncCallback resyncCallback,
        ISurfaceComposer::EventRegistrationFlags eventRegistration)
      : resyncCallback(std::move(resyncCallback)),
        mOwnerUid(callingUid),
        mEventRegistration(eventRegistration),
        mEventThread(eventThread),
        mChannel(gui::BitTube::DefaultSize) {}

binder::Status EventThreadConnection::stealReceiveChannel(gui::BitTube* outChannel) {
    std::scoped_lock lock(mLock);
    if (mChannel.initCheck() != NO_ERROR) {
        return binder::Status::fromStatusT(NAME_NOT_FOUND);
    }

    outChannel->setReceiveFd(mChannel.moveReceiveFd());
    outChannel->setSendFd(base::unique_fd(dup(mChannel.getSendFd())));
    return binder::Status::ok();
}

VSYNC 如何与图形数据流方向结合的，以及各个阶段的作用

首先我们要大概了解 Android 中的图形数据流的方向，从下面这张图，结合 Android 的图像流，我们大概把从 App 绘制到屏幕显示，分为下面几个阶段

第一阶段：App 在收到 Vsync-App 的时候，在主线程进行 measure、layout、draw(构建 DisplayList , 里面包含 OpenGL 渲染需要的命令及数据) 。这里对应的 Systrace 中的主线程 doFrame 操作

第二阶段：CPU 将数据上传（共享或者拷贝）给 GPU,　这里 ARM 设备内存一般是 GPU 和 CPU 共享内存。这里对应的 Systrace 中的渲染线程的 flush drawing commands 操作

第三阶段：通知 GPU 渲染，真机一般不会阻塞等待 GPU 渲染结束，CPU 通知结束后就返回继续执行其他任务，使用 Fence 机制辅助 GPU CPU 进行同步操作

第四阶段：swapBuffers，并通知 SurfaceFlinger 图层合成。这里对应的 Systrace 中的渲染线程的 eglSwapBuffersWithDamageKHR 操作

第五阶段：SurfaceFlinger 开始合成图层，如果之前提交的 GPU 渲染任务没结束，则等待 GPU 渲染完成，再合成（Fence 机制），合成依然是依赖 GPU，不过这就是下一个任务了.这里对应的 Systrace 中的 SurfaceFlinger 主线程的 onMessageReceived 操作（包括 handleTransaction、handleMessageInvalidate、handleMessageRefresh）SurfaceFlinger 在合成的时候，会将一些合成工作委托给 Hardware Composer,从而降低来自 OpenGL 和 GPU 的负载，只有 Hardware Composer 无法处理的图层，或者指定用 OpenGL 处理的图层，其他的图层偶会使用 Hardware Composer 进行合成

第六阶段：最终合成好的数据放到屏幕对应的 Frame Buffer 中，固定刷新的时候就可以看到了

VSYNC 的工作原理

以下是从源码角度分析 Android 系统中 VSYNC 信号的工作原理：

产生 VSYNC 信号：
- VSYNC 信号的产生由显示子系统（通常是 GPU）负责。在 Android 系统中，显示子系统通过 SurfaceFlinger（SF）服务来管理。SurfaceFlinger 位于 frameworks/native/services/surfaceflinger/ 目录下。
分发 VSYNC 信号：
- SurfaceFlinger 通过 EventThread 类来监听和分发 VSYNC 信号。EventThread 类位于 frameworks/native/services/surfaceflinger/EventThread.cpp 文件中。当 EventThread 收到 VSYNC 信号时，它会将信号发送给已注册的回调（通常是应用程序）。
应用程序处理 VSYNC 信号：
- 在 Android 应用程序中，VSYNC 信号主要通过 Choreographer 类来处理。Choreographer 类位于 frameworks/base/core/java/android/view/Choreographer.java 文件中。当 Choreographer 收到 VSYNC 信号时，它会执行预设的回调，包括处理输入事件、更新动画、计算布局和绘制界面元素等。
提交帧到 SurfaceFlinger：
- 当应用程序完成帧的渲染后，它会将帧提交给 SurfaceFlinger。这是通过 Surface 类来完成的，该类位于 frameworks/base/core/java/android/view/Surface.java 文件中。应用程序将新渲染的帧存储在一个名为 BufferQueue 的数据结构中，然后通知 SurfaceFlinger 可以从 BufferQueue 中获取新帧。
合成帧：
- SurfaceFlinger 收到新帧后，会进行合成。合成的过程涉及到处理多个层（Layer）以生成最终显示在屏幕上的图像。合成过程在 frameworks/native/services/surfaceflinger/CompositionEngine.cpp 文件中进行。SurfaceFlinger 使用 GLES 或 Vulkan 来进行合成，具体取决于系统配置。
发送帧到显示子系统：
- SurfaceFlinger 将合成后的帧发送回显示子系统，通常是 GPU。这样，显示子系统就可以将帧显示在屏幕上。这个过程可以在 frameworks/native/services/surfaceflinger/DispSync.cpp 文件中找到。
循环处理：
- 当下一个 VSYNC 信号到来时，这个过程会继续重复。

从源码的角度来看，Android 系统中 VSYNC 信号的工作原理涉及到从显示子系统产生信号，通过 SurfaceFlinger 分发信号，应用程序处理信号，合成帧，最后将帧显示在屏幕上。这个过程确保了屏幕刷新和应用程序渲染帧的频率保持同步，从而提供更好的用户体验。

在Perfetto中分析 VSYNC

VSYNC-app、VSYNC-sf 的含义

在 Android 系统中，VSYNC-app 和 VSYNC-sf 是与屏幕刷新和帧渲染相关的两个事件。

VSYNC-app：这个事件表示应用程序的 VSYNC 信号。它通知应用程序何时应该开始渲染新的一帧。应用程序在接收到 VSYNC-app 信号后，需要在下一个 VSYNC-app 信号到来之前完成渲染工作，以保证屏幕显示内容的流畅性。VSYNC-app 的触发频率取决于设备的屏幕刷新率（例如，60Hz、90Hz、120Hz 等）。
VSYNC-sf：这个事件表示 SurfaceFlinger（Android 的系统级合成器）的 VSYNC 信号。它通知 SurfaceFlinger 何时开始将各个应用程序的缓冲区内容合成并推送到显示器。SurfaceFlinger 在接收到 VSYNC-sf 信号后，需要在下一个 VSYNC-sf 信号到来之前完成合成工作，以确保显示内容的更新与屏幕刷新同步。

VSYNC-app 和 VSYNC-sf 分别代表应用程序和 SurfaceFlinger 的 VSYNC 信号，它们在不同层次上控制和协调帧的渲染和显示过程，以确保屏幕内容的流畅更新。

VSYNC-app和VSYNC-sf由谁触发

VSYNC-app 和 VSYNC-sf 都是由硬件层的 VSYNC 信号触发的。VSYNC 信号是由显示器的垂直同步信号产生的，用于表明显示器准备好接收新的帧。当接收到 VSYNC 信号时，Android 系统会将其传递给相应的组件，以便它们开始执行相应的操作。

VSYNC-app：当接收到硬件层的 VSYNC 信号时，Android 系统会将该信号传递给应用程序。具体来说，信号会传递给 Choreographer 类（位于 framework/base/core/java/android/view/Choreographer.java），它负责调度应用程序的帧渲染。当 Choreographer 收到 VSYNC 信号时，它会触发对应的帧回调，以便应用程序开始渲染新帧。
VSYNC-sf：同样，当接收到硬件层的 VSYNC 信号时，Android 系统会将该信号传递给 SurfaceFlinger。SurfaceFlinger 是 Android 系统的核心组件，负责合成各个应用程序和系统 UI 的图像。在源码层面，VSYNC-sf 信号由 SurfaceFlinger 类（位于 frameworks/native/services/surfaceflinger/SurfaceFlinger.cpp）处理。当 SurfaceFlinger 接收到 VSYNC-sf 信号时，它会开始执行合成任务，将不同图层的图像组合在一起，并将结果发送到显示器。

VSYNC-app 和 VSYNC-sf 都是由硬件层的 VSYNC 信号触发的，只是它们在 Android 系统中的具体实现和目标有所不同。VSYNC-app 针对应用程序的帧渲染，而 VSYNC-sf 针对 SurfaceFlinger 的图像合成和显示更新。

VSYNC-app时间线中0和1的变化的含义

当VSYNC-app值从0变为1时，代表着VSYNC信号的到来。当VSYNC-app值从1变为0时，也代表着VSYNC信号的到来。他们的间隔就是每帧的持续时间，应用程序应该在此时间内绘制完当前帧。

在 Perfetto 工具中，VSYNC-app 时间线展示了 VSYNC-app 信号的触发情况。在这个时间线中，0 和 1 的变化表示 VSYNC-app 信号的状态变化。

当 VSYNC-app 的值从 0 变为 1 时，这表示一个新的 VSYNC-app 信号到达，通知应用程序开始渲染新的一帧。应用程序应该在下一个 VSYNC-app 信号到来之前完成当前帧的渲染。
当 VSYNC-app 的值从 1 变为 0 时，这表示一个 VSYNC-app 信号周期结束，即表示从上一个 VSYNC-app 信号到来到当前这个 VSYNC-app 信号之间的时间段。

这种 0 和 1 的变化方式是为了在时间轴上直观地表示 VSYNC-app 信号的到来和周期。通过观察 VSYNC-app 时间线上的 0 和 1，我们可以了解应用程序的帧渲染是否跟随 VSYNC-app 信号保持同步，以及应用程序的渲染性能。

VSYNC-sf时间线中0和1的变化的含义

当VSYNC-sf值从0变为1时，代表着VSYNC信号的到来。当VSYNC-sf值从1变为0时，也代表着VSYNC信号的到来。他们的间隔就是Surfaceflinger开始处理合成渲染的新一帧的耗时。

在 Perfetto 工具中，VSYNC-sf 时间线展示了 VSYNC-sf 信号的触发情况。在这个时间线中，0 和 1 的变化表示 VSYNC-sf 信号的状态变化。

当 VSYNC-sf 的值从 0 变为 1 时，这表示一个新的 VSYNC-sf 信号到达，通知 SurfaceFlinger 开始处理合成渲染的新一帧。SurfaceFlinger 应该在下一个 VSYNC-sf 信号到来之前完成当前帧的合成。
当 VSYNC-sf 的值从 1 变为 0 时，这表示一个 VSYNC-sf 信号周期结束，即表示从上一个 VSYNC-sf 信号到来到当前这个 VSYNC-sf 信号之间的时间段。

这种 0 和 1 的变化方式是为了在时间轴上直观地表示 VSYNC-sf 信号的到来和周期。通过观察 VSYNC-sf 时间线上的 0 和 1，我们可以了解 SurfaceFlinger 的帧合成是否跟随 VSYNC-sf 信号保持同步，以及 SurfaceFlinger 的合成性能。

BufferTX时间线中数值变化的含义

SurfaceFlinger 的 BufferTX (Buffer Transaction) 事件表示一个缓冲区交换操作。当应用程序完成一帧的渲染并将其放入一个缓冲区时，应用程序会通知 SurfaceFlinger，请求将新渲染的帧与当前显示的帧进行交换。

从源码的角度解释，BufferTX时间线中数值变化的含义可以从以下注释中理解（这段注释摘自Android源码库的frameworks/native/services/surfaceflinger/BufferStateLayer.h文件）：

// This integer is incremented every time a buffer arrives at the server for this layer,
// and decremented when a buffer is dropped or latched. When changed the integer is exported
// to systrace with ATRACE_INT and mBlastTransactionName. This way when debugging perf it is
// possible to see when a buffer arrived at the server, and in which frame it latched.
//
// You can understand the trace this way:
//     - If the integer increases, a buffer arrived at the server.
//     - If the integer decreases in latchBuffer, that buffer was latched
//     - If the integer decreases in setBuffer or doTransaction, a buffer was dropped

从这段注释中可以看出，BufferTX时间线的数值代表了以下几种情况：

数值增加：表示有新的缓冲区（帧）到达服务器。
数值减少（在latchBuffer中）：表示缓冲区被锁定（用于渲染）。
数值减少（在setBuffer或doTransaction中）：表示缓冲区（帧）被丢弃。

这种表示方式有助于分析和调试渲染性能，以确保应用程序的帧率和响应时间达到预期水平。

VSYNC offset

Vsync 信号可以由硬件产生，也可以用软件模拟，不过现在基本上都是硬件产生，负责产生硬件 Vsync 的是 HWC,HWC 可生成 VSYNC 事件并通过回调将事件发送到 SurfaceFlinge , DispSync 将 Vsync 生成由 Choreographer 和 SurfaceFlinger 使用的 VSYNC_APP 和 VSYNC_SF 信号.

disp_sync_arch

其中 app 和 sf 相对 hw_vsync_0 都有一个偏移,即 phase-app 和 phase-sf，如下图

Vsync Offset 我们指的是 VSYNC_APP 和 VSYNC_SF 之间有一个 Offset，即上图中 phase-sf - phase-app 的值，这个 Offset 是厂商可以配置的。如果 Offset 不为 0，那么意味着 App 和 SurfaceFlinger 主进程不是同时收到 Vsync 信号，而是间隔 Offset (通常在 0 - 16.6ms 之间)
