Perfetto中Surfaceflinger中的VSYNC-app、VSYNC-appSf、VSYNC-sf的0和1的含义

Perfetto 是一款用于性能分析的开源软件套件。在 Perfetto 的追踪中，你可能会看到与 SurfaceFlinger 相关的 VSYNC 事件，例如 VSYNC-app、VSYNC-appSf 和 VSYNC-sf。这些事件主要涉及 Android 显示系统的垂直同步 (VSYNC) 信号。

以下是 VSYNC-app、VSYNC-appSf 和 VSYNC-sf 的含义：

VSYNC-app：这个事件表示应用程序的 VSYNC 信号。它通知应用程序何时开始渲染下一帧。VSYNC-app 事件有两个状态：0 和 1。0 表示 VSYNC 信号的开始，1 表示 VSYNC 信号的结束。
VSYNC-appSf：这个事件与 VSYNC-app 类似，但它是针对 SurfaceFlinger 应用程序的。这个信号在应用程序的绘制完毕后，通知 SurfaceFlinger 开始合成帧。同样，0 表示信号的开始，1 表示信号的结束。
VSYNC-sf：这个事件表示 SurfaceFlinger 的 VSYNC 信号。它通知 SurfaceFlinger 何时开始将缓冲区的内容推送到显示器。VSYNC-sf 也有两个状态：0 和 1。0 表示 VSYNC 信号的开始，1 表示 VSYNC 信号的结束。

总之，在 Perfetto 追踪中，0 通常表示 VSYNC 事件的开始，而 1 表示 VSYNC 事件的结束。这些事件可用于分析 Android 显示系统的性能，以优化应用程序的渲染和显示性能。

在Perfetto中Surfaceflinger进程中VSYNC-app时间轴内，value=0时持续16.67ms的含义，与value=1时持续16.67ms的含义

在 Perfetto 中，SurfaceFlinger 进程的 VSYNC-app 时间轴显示了 VSYNC 信号的周期。在一个典型的 60 Hz 刷新率的显示器上，VSYNC 信号的周期为 16.67 毫秒（1000 ms / 60 Hz）。这意味着每 16.67 毫秒，一个新的垂直同步信号（VSYNC）会被发送，以通知应用程序开始渲染下一帧。在 Perfetto 的 VSYNC-app 时间轴中，value=0 和 value=1 分别表示 VSYNC 信号的开始和结束。

以下是 value=0 与 value=1 在 VSYNC-app 时间轴中的含义：

value=0：这表示 VSYNC-app 信号的开始。在这个时刻，应用程序会收到通知，开始准备渲染下一帧。在时间轴上，这个状态会持续大约 16.67 毫秒，即一个 VSYNC 信号周期。
value=1：这表示 VSYNC-app 信号的结束。在这个时刻，应用程序应该已经完成了下一帧的渲染工作。与 value=0 类似，这个状态也会在时间轴上持续大约 16.67 毫秒。

简而言之，在 Perfetto 中，SurfaceFlinger 进程的 VSYNC-app 时间轴中的 value=0 和 value=1 分别表示 VSYNC 信号的开始和结束。这些信号用于同步应用程序的帧渲染与显示器的刷新率，以确保流畅且无撕裂的图像显示。在时间轴上，这些状态会持续一个 VSYNC 信号周期（例如，16.67 毫秒）。

在Android系统中，请详细解释一下VSYNC信号的开始和结束的含义，以源码的角度来阐述

在 Android 系统中，VSYNC 信号用于同步显示器的刷新率和应用程序的帧渲染。VSYNC 信号的开始和结束是与显示器的刷新过程密切相关的。这里我们从源码的角度来详细解释一下 VSYNC 信号的开始和结束的含义。

VSYNC 信号的开始：

VSYNC 信号的开始表示显示器即将开始一个新的刷新周期。在 Android 系统中，VSYNC 信号的开始由 SurfaceFlinger（SF）产生。SF 是一个系统级的进程，负责管理屏幕显示。在 SF 中，VSYNC 信号的产生主要通过 HWComposer 类实现。以下是源码中与 VSYNC 信号产生相关的部分：

在 frameworks/native/services/surfaceflinger/HWComposer.cpp 文件中，有一个名为 onVsyncReceived 的回调函数。当硬件产生一个 VSYNC 信号时，此函数会被调用。
onVsyncReceived 回调函数会将 VSYNC 信号传递给 SF 的 EventThread 类。在 frameworks/native/services/surfaceflinger/EventThread.cpp 文件中，EventThread 类处理 VSYNC 信号，并将其发送给相关的应用程序。
当应用程序收到 VSYNC 信号时，它会开始准备渲染下一帧。这通常涉及到更新动画、计算新的布局和绘制界面元素等。在 Android 中，应用程序通过 Choreographer 类来处理 VSYNC 信号。Choreographer 类位于 frameworks/base/core/java/android/view/Choreographer.java 文件中，它负责协调应用程序的各种动画和渲染任务。
当 Choreographer 收到 VSYNC 信号时，它会按照预设的顺序执行回调，包括输入事件处理、动画更新、布局计算和绘制等。这样可以确保应用程序在一个 VSYNC 信号周期内完成所有渲染任务，并为下一次 VSYNC 信号做好准备。

VSYNC 信号的结束：

VSYNC 信号的结束表示显示器刷新周期的结束。在这个时刻，显示器完成了当前帧的绘制，并开始扫描下一帧。在 Android 系统中，VSYNC 信号的结束并没有明确的标志，但可以通过以下方式推断：

在一个 VSYNC 信号周期内，应用程序完成了所有渲染任务，包括动画更新、布局计算和绘制等。这意味着应用程序已经为下一帧做好了准备。
在 SF 中，EventThread 类会在接收到下一个 VSYNC 信号之前，处理完当前周期内的所有渲染任务。这可以

请继续

看作是当前 VSYNC 信号周期的结束。

当一个 VSYNC 信号周期结束时，SurfaceFlinger 会将应用程序渲染好的帧提交给显示硬件。具体来说，在 frameworks/native/services/surfaceflinger/SurfaceFlinger.cpp 文件中的 handleMessageRefresh 函数会被调用。这个函数负责将渲染好的帧发送给 HWComposer，然后 HWComposer 将帧推送到显示硬件。
在显示硬件接收到新的帧之后，它会在下一个 VSYNC 信号周期开始时，将新的帧绘制到屏幕上。这样，显示器就可以始终保持与应用程序的帧渲染同步。

总结：

VSYNC 信号的开始和结束在 Android 系统中对应着显示器刷新周期的开始和结束。VSYNC 信号的开始由 SurfaceFlinger 产生，然后通过 EventThread 类发送给应用程序。应用程序在收到 VSYNC 信号后，使用 Choreographer 类协调各种动画和渲染任务。VSYNC 信号的结束可以看作是应用程序完成渲染任务并准备好下一帧的时刻。在这个过程中，SurfaceFlinger 负责将渲染好的帧提交给显示硬件，并确保显示器与应用程序的帧渲染保持同步。

Android系统中VSYNC的工作原理，以源码的角度来阐释

在 Android 系统中，VSYNC（垂直同步）信号用于同步屏幕刷新频率和应用程序渲染帧的频率。以下是从源码角度分析 Android 系统中 VSYNC 信号的工作原理：

产生 VSYNC 信号：

VSYNC 信号的产生由显示子系统（通常是 GPU）负责。在 Android 系统中，显示子系统通过 SurfaceFlinger（SF）服务来管理。SurfaceFlinger 位于 frameworks/native/services/surfaceflinger/ 目录下。

分发 VSYNC 信号：

SurfaceFlinger 通过 EventThread 类来监听和分发 VSYNC 信号。EventThread 类位于 frameworks/native/services/surfaceflinger/EventThread.cpp 文件中。当 EventThread 收到 VSYNC 信号时，它会将信号发送给已注册的回调（通常是应用程序）。

应用程序处理 VSYNC 信号：

在 Android 应用程序中，VSYNC 信号主要通过 Choreographer 类来处理。Choreographer 类位于 frameworks/base/core/java/android/view/Choreographer.java 文件中。当 Choreographer 收到 VSYNC 信号时，它会执行预设的回调，包括处理输入事件、更新动画、计算布局和绘制界面元素等。

提交帧到 SurfaceFlinger：

当应用程序完成帧的渲染后，它会将帧提交给 SurfaceFlinger。这是通过 Surface 类来完成的，该类位于 frameworks/base/core/java/android/view/Surface.java 文件中。应用程序将新渲染的帧存储在一个名为 BufferQueue 的数据结构中，然后通知 SurfaceFlinger 可以从 BufferQueue 中获取新帧。

合成帧：

SurfaceFlinger 收到新帧后，会进行合成。合成的过程涉及到处理多个层（Layer）以生成最终显示在屏幕上的图像。合成过程在 frameworks/native/services/surfaceflinger/CompositionEngine.cpp 文件中进行。SurfaceFlinger 使用 GLES 或 Vulkan 来进行合成，具体取决于系统配置。

发送帧到显示子系统：

SurfaceFlinger 将合成后的帧发送回显示子系统，通常是 GPU。这样，显示子系统就可以将帧显示在屏幕上。这个过程可以在 frameworks/native/services/surfaceflinger/DispSync.cpp 文件中找到。

循环处理：

当下一个 VSYNC 信号到来时，这个过程会继续重复。

总之，从源码的角度来看，Android 系统中 VSYNC 信号的工作原理涉及到从显示子系统产生信号，通过 SurfaceFlinger 分发信号，应用程序处理信号，合成帧，最后将帧显示在屏幕上。这个过程确保了屏幕刷新和应用程序渲染帧的频率保持同步，从而提供更好的用户体验。

Android系统中VSYNC信号如何产生的，以源码的角度阐释

在 Android 系统中，VSYNC 信号的产生与硬件和驱动程序密切相关。硬件层的显示控制器会定期产生 VSYNC 信号，以通知系统新的垂直同步周期开始。产生 VSYNC 信号的具体方式因硬件和驱动程序而异。

从源码的角度来看，VSYNC 信号的产生与处理主要发生在以下几个部分：

显示驱动程序：

显示驱动程序是与硬件显示控制器直接交互的底层代码。它负责监听硬件产生的 VSYNC 信号，并将信号发送给上层。显示驱动程序通常位于内核层（kernel/drivers/gpu/drm 目录或 kernel/drivers/video 目录）或硬件抽象层（hardware/interfaces/graphics 目录）。

HWC（硬件合成器）：

HWC 是 Android 的一个组件，负责与显示驱动程序进行交互。它会接收驱动程序发来的 VSYNC 信号，并将其发送给 SurfaceFlinger。HWC 的实现通常在硬件供应商的代码中，位于 hardware/interfaces/graphics/composer 目录。

SurfaceFlinger：

SurfaceFlinger 是 Android 系统的显示服务，负责处理 VSYNC 信号并将其分发给应用程序。当SurfaceFlinger 接收到 VSYNC 信号后，它会按照如下步骤处理信号：

计算下一帧的显示内容：SurfaceFlinger 会计算所有可见窗口的层堆叠顺序，确定它们在屏幕上的显示位置和透明度。此过程可能涉及硬件合成器（HWC）的使用，以优化性能。
通知应用程序：SurfaceFlinger 会将 VSYNC 信号分发给正在监听 VSYNC 事件的应用程序。这通常是通过 Choreographer 类来实现的。Choreographer 位于 frameworks/base/core/java/android/view/Choreographer.java 目录中。Choreographer 会在 VSYNC 信号到达时调用注册的回调函数，以便应用程序执行相关的更新操作（如动画和界面渲染）。
渲染新帧：SurfaceFlinger 根据计算出的层堆叠顺序和 HWC 的建议，将各个窗口的内容合成到一个帧缓冲区中。这个过程可能涉及硬件加速，如 OpenGL 或 Vulkan。
显示新帧：SurfaceFlinger 将渲染好的帧提交给显示驱动程序，然后显示驱动程序将该帧传递给显示控制器。显示控制器在下一个 VSYNC 信号到来时将新帧显示在屏幕上。

通过这个流程，Android 系统可以确保显示内容与硬件显示控制器的刷新率保持同步，从而实现平滑的动画和用户界面。

需要注意的是，具体实现可能因不同设备和 Android 版本而有所差异。不过，上述概述应当能帮助你理解 Android 系统中 VSYNC 信号的产生和处理过程。

Android系统中VSYNC信号的产生频率，以源码的角度阐释

VSYNC信号的产生频率主要取决于显示设备的刷新率，通常是60Hz（每秒刷新60次）。在Android系统中，VSYNC信号的频率与显示硬件的刷新率是紧密关联的。VSYNC信号频率的计算与设定并非在Android源码层面直接操作，而是由显示硬件和底层驱动程序实现。

尽管如此，在Android源码中，仍然可以找到与VSYNC频率相关的代码。例如，在SurfaceFlinger进程中，DispSync类负责管理VSYNC信号。DispSync的源代码位于frameworks/native/services/surfaceflinger/DispSync.h和frameworks/native/services/surfaceflinger/DispSync.cpp。

DispSync类维护了一个名为mPeriod（周期）的成员变量，用于表示VSYNC信号的周期。在DispSync的构造函数中，会根据硬件提供的刷新率来计算VSYNC周期，如下所示：

cpp

mPeriod = nsecs_t(1e9 / refreshRate);

在此示例中，refreshRate为显示设备的刷新率，单位为赫兹（Hz）。将其转换为纳秒后，计算出VSYNC信号的周期mPeriod。

请注意，这里仅仅是一个例子，具体的实现可能因不同的Android版本和设备而有所差异。但是，这个示例应该能帮助你理解Android源码中如何处理VSYNC信号频率。实际上，VSYNC信号频率的生成和维护是由底层硬件和驱动程序完成的，Android系统主要负责处理和分发这些信号。

为什么Android系统中的VSYNC信号在Perfetto以VSYNC-app形式展示时变成了0和1呢？并且有自己的持续时间？

在Perfetto中，VSYNC信号使用VSYNC-app的形式表示主要是为了更好地展示与应用程序相关的VSYNC事件。Perfetto采用这种表示方式，使得开发人员能够更清晰地观察VSYNC信号与应用程序绘制操作之间的关系，从而优化渲染性能。

VSYNC-app中的0和1表示VSYNC信号的开始和结束。在Perfetto的时间轴上，VSYNC-app的值在0和1之间变化，以便在时间轴上清晰地显示VSYNC信号的开始和结束。这有助于开发人员更好地理解VSYNC事件的持续时间以及与其他事件的关系。

值得注意的是，VSYNC信号实际上是一个瞬时事件，它在显示设备的每次刷新周期开始时发生。然而，在Perfetto中，将VSYNC信号展示为具有一定持续时间的事件（例如16.67ms，对应于60Hz刷新率）是为了方便观察和分析。这种表示方式并不意味着VSYNC信号本身具有持续时间，而是为了在时间轴上更直观地展示VSYNC信号与其他事件之间的关系。

既然VSYNC信号实际上是一个瞬时事件，那为什么还用0和1表示VSYNC信号的开始和结束呢？这样不是很难理解嘛？

在Perfetto中，使用0和1表示VSYNC信号的开始和结束的确可能会引起一些混淆。然而，这种表示方法在展示VSYNC信号与应用程序的帧绘制之间的关系时具有一定的优势。

使用0和1的目的是在Perfetto的时间轴上清晰地显示VSYNC信号的开始和结束。这有助于开发人员更好地理解VSYNC事件与其他事件的关系，例如帧绘制。当VSYNC-app值从0变为1时，表示VSYNC信号已开始，并且应用程序应该开始绘制新的帧。当VSYNC-app值从1变为0时，表示VSYNC信号已结束，应用程序应该停止绘制当前帧。

虽然VSYNC信号实际上是一个瞬时事件，但将其表示为具有一定持续时间的事件有助于观察和分析。这种表示方法主要是为了在时间轴上更直观地展示VSYNC信号与其他事件之间的关系，帮助开发人员分析和优化渲染性能。

当然，对于初次接触Perfetto的人来说，这种表示方式可能会引起一些困扰。为了更好地理解VSYNC信号在Perfetto中的表示方式，开发人员需要深入了解VSYNC信号的作用及其与帧渲染之间的关系。在Android系统中，VSYNC信号是用于同步显示刷新和应用程序帧渲染的关键机制。当VSYNC信号触发时，应用程序应当开始绘制新的帧，以便在下一次显示刷新时准备好显示。

在Perfetto中，使用0和1表示VSYNC信号的开始和结束可以帮助开发人员更清晰地观察这一过程。通过在时间轴上显示VSYNC信号的起始和终止，开发人员可以更容易地发现渲染过程中可能存在的问题，例如帧丢失或延迟。此外，这种表示方法还可以帮助开发人员确定与其他系统事件相关的性能问题。

总之，虽然将VSYNC信号表示为具有一定持续时间的事件可能会引起一些混淆，但这种表示方法在分析和优化渲染性能方面具有一定优势。开发人员需要深入了解VSYNC信号的作用及其与帧渲染之间的关系，以便更好地利用Perfetto进行性能分析和优化。

Android系统中VSYNC信号的作用及其与帧渲染之间的关系

在Android系统中，VSYNC（垂直同步）信号的主要作用是协调显示刷新和应用程序帧渲染之间的时序。VSYNC信号的触发与显示器的刷新率相关，例如，对于60Hz的显示器，VSYNC信号每秒会触发60次。这意味着显示器在每次刷新时，应用程序需要准备好一帧新的图像内容。当VSYNC信号触发时，应用程序开始绘制新的帧，以便在下一次显示刷新时准备好显示。

VSYNC信号与帧渲染之间的关系如下：

帧率控制：VSYNC信号可以确保应用程序以一致的帧率进行渲染，从而避免显示器刷新时，应用程序还没有准备好新的帧内容。这有助于降低丢帧现象的发生，从而提高视觉质量。
避免撕裂现象：在绘制新帧的过程中，如果应用程序正在更新显存（帧缓冲区）中的图像内容，而显示器刚好在读取同一块显存，这可能导致图像撕裂现象。VSYNC信号可以确保应用程序在显示器刷新之间进行渲染，从而避免图像撕裂。
节省资源：通过与VSYNC信号同步，应用程序可以避免过度渲染，即不会在显示器刷新之前渲染太多帧。这样可以节省GPU和CPU资源，降低功耗。

总之，VSYNC信号在Android系统中扮演了关键角色，它确保了显示刷新和应用程序帧渲染之间的同步。这有助于提高视觉质量，避免图像撕裂，并降低功耗。了解VSYNC信号的作用及其与帧渲染之间的关系，有助于开发人员更好地利用Perfetto进行性能分析和优化。

请给我一个Android系统的VSYNC机制原理图

很抱歉，作为一个文本生成模型，我无法直接为您提供原理图。但是，我可以为您描述一个概括性的原理图，您可以基于这些信息来绘制图形。

显示器硬件：显示器通过硬件信号（如VSYNC脉冲）来触发刷新周期。
GPU/显示控制器：GPU或显示控制器会监听显示器的VSYNC信号，将其传递给操作系统。
操作系统/Android框架：操作系统（例如，Android的SurfaceFlinger）会捕获VSYNC信号，并将其转发给相关组件，如UI线程、渲染线程等。
UI线程：UI线程负责处理输入事件和更新界面布局。当接收到VSYNC信号时，UI线程会开始处理布局和动画更新。
渲染线程：渲染线程接收到来自UI线程的绘制指令，基于VSYNC信号，它会在恰当的时间开始渲染新帧。
双缓冲/三缓冲：为了避免撕裂现象，GPU可能会使用双缓冲或三缓冲机制。在渲染新帧时，GPU会使用一个与显示器不同步的缓冲区。当新帧渲染完成后，GPU会在下一个VSYNC信号到来时将缓冲区切换为新渲染的帧。

这只是一个简单的概括，您可以根据这些信息创建一个包含VSYNC机制的原理图。需要注意的是，具体实现可能因硬件和系统版本而异。

我这样说对么？。当VSYNC-app值从0变为1时，代表着VSYNC信号的到来。。当VSYNC-app值从1变为0时，也代表着VSYNC信号的到来。他们的间隔就是每帧的持续时间，应用程序应该在此时间内绘制完当前帧

是的，您的理解基本正确。在Perfetto中，VSYNC-app值从0变为1或从1变为0时，都代表VSYNC信号的到来。这个信号表明显示器的刷新周期开始，应用程序应该在下一个VSYNC信号到来之前完成当前帧的渲染。

VSYNC-app的0和1是用来在时间轴上表示VSYNC信号的触发事件。他们的间隔反映了显示器刷新率和每帧的持续时间，应用程序应该根据这个间隔来优化帧渲染的速度。

VSYNC-sf：这个事件表示 SurfaceFlinger 的 VSYNC 信号。它通知 SurfaceFlinger 何时开始将缓冲区的内容推送到显示器

是的，您理解正确。VSYNC-sf 是 Android 系统中与 SurfaceFlinger 相关的 VSYNC 信号。SurfaceFlinger 是 Android 的核心组件之一，负责合成应用程序和系统界面的图形，然后将合成后的图像推送到显示器。

VSYNC-sf 信号告诉 SurfaceFlinger 何时开始将合成后的缓冲区内容推送到显示器。这个信号确保 SurfaceFlinger 的操作与显示器的刷新周期同步，从而减少图形撕裂和卡顿现象，提高用户体验。

VSYNC-app和VSYNC-sf的区别？

VSYNC-app 和 VSYNC-sf 都与 Android 系统中的 VSYNC 信号相关，但它们具有不同的目的和关注点。

VSYNC-app：这个事件与应用程序的帧渲染同步。它通知应用程序何时开始绘制新的一帧，以便在下一个 VSYNC 信号到来之前完成绘制。这有助于确保应用程序的渲染与显示器的刷新率同步，从而提高渲染性能和用户体验。
VSYNC-sf：这个事件与 SurfaceFlinger 同步，SurfaceFlinger 是 Android 的核心组件之一，负责合成来自应用程序和系统界面的图形。VSYNC-sf 信号通知 SurfaceFlinger 何时开始将合成后的缓冲区内容推送到显示器。这确保 SurfaceFlinger 的操作与显示器的刷新周期同步，从而减少图形撕裂和卡顿现象，提高用户体验。

总之，VSYNC-app 主要关注应用程序的帧渲染，而 VSYNC-sf 关注 SurfaceFlinger 的合成和显示更新。两者都与 VSYNC 信号有关，但在 Android 渲染管道的不同阶段发挥作用。

VSYNC-app和VSYNC-sf的区别？从触发的时机和源码的角度来解释

从触发时机和源码的角度来看，VSYNC-app 和 VSYNC-sf 之间的区别主要表现在它们所关注的渲染过程阶段和具体实现。

VSYNC-app：VSYNC-app 是针对应用程序的，主要用于同步应用程序的帧渲染。当显示器准备好接收新帧时，VSYNC-app 信号通知应用程序开始渲染新帧。在源码层面，VSYNC-app 信号由 Choreographer 类（位于 framework/base/core/java/android/view/Choreographer.java）处理。Choreographer 负责调度应用程序的绘制、动画和输入事件。当收到 VSYNC-app 信号时，Choreographer 会触发对应的帧回调，以便应用程序开始渲染新帧。

VSYNC-sf：VSYNC-sf 信号与 SurfaceFlinger 同步，用于通知 SurfaceFlinger 何时开始将合成后的图像推送到显示器。SurfaceFlinger 是 Android 系统的核心组件，负责合成各个应用程序和系统 UI 的图像。VSYNC-sf 信号确保 SurfaceFlinger 与显示器的刷新周期保持同步。在源码层面，VSYNC-sf 信号由 SurfaceFlinger 类（位于 frameworks/native/services/surfaceflinger/SurfaceFlinger.cpp）处理。当 SurfaceFlinger 接收到 VSYNC-sf 信号时，它会开始执行合成任务，将不同图层的图像组合在一起，并将结果发送到显示器。

总之，VSYNC-app 和 VSYNC-sf 都与 VSYNC 信号有关，但它们在 Android 渲染管道的不同阶段发挥作用。VSYNC-app 关注应用程序的帧渲染，而 VSYNC-sf 关注 SurfaceFlinger 的图像合成和显示更新。在源码层面，两者分别由 Choreographer 类和 SurfaceFlinger 类处理。

Perfetto中surfaceflinger中BufferTX的含义

在 Perfetto 中，SurfaceFlinger 的 BufferTX (Buffer Transaction) 事件表示一个缓冲区交换操作。当应用程序完成一帧的渲染并将其放入一个缓冲区时，应用程序会通知 SurfaceFlinger，请求将新渲染的帧与当前显示的帧进行交换。这种交换操作被称为 Buffer Transaction。

Buffer Transaction 在 Perfetto 中可用于跟踪应用程序与 SurfaceFlinger 之间的缓冲区交换操作。通过分析这些事件，您可以了解应用程序何时完成帧渲染，以及何时请求将新渲染的帧与当前显示的帧进行交换。这对于分析应用程序的性能和渲染时间非常有用。

在 Android 源代码中，缓冲区交换操作是通过 Surface 类（位于 frameworks/native/libs/gui/Surface.cpp）进行的。当应用程序请求一个 Buffer Transaction 时，它会调用 Surface 的 queueBuffer() 方法，将新渲染的帧放入队列。接着，SurfaceFlinger 会在合适的时机将新帧与当前显示的帧进行交换。

记录VSYNC-sf和VSYNC-app事件也是通过atrace的trace point么？

是的，VSYNC-sf 和 VSYNC-app 事件在 Perfetto 中是通过 ATrace（Android Trace）框架记录的。ATrace 提供了一个轻量级的跟踪框架，使得开发者可以分析 Android 系统的性能问题。ATrace 的跟踪点（trace points）在 Android 源代码中以宏的形式定义，使得在执行时可以记录相关事件。

对于 VSYNC-sf 和 VSYNC-app 事件，它们的触发是在 SurfaceFlinger 中的 Choreographer 类中完成的。Choreographer 类负责管理 Android UI 线程的帧回调和输入事件。在这个类中，可以找到与 VSYNC-sf 和 VSYNC-app 事件相关的 ATrace 跟踪点。

为了捕获 VSYNC-sf 和 VSYNC-app 事件，您需要在 Perfetto 中启用 ATrace 类别，以记录这些事件。在 Perfetto 跟踪配置文件中，您可以指定要捕获的 ATrace 类别，例如 "sched", "gfx" 等。这将确保在跟踪会话期间捕获到 VSYNC-sf 和 VSYNC-app 事件。然后，在 Perfetto Trace Viewer 中，您可以查看和分析这些事件。

Vsync-app 和 Vsync-sf 是怎么计算出来的？什么时候需要重新计算？

VSYNC-app 和 VSYNC-sf 事件并非直接计算得出，而是由显示器的硬件 VSYNC 信号触发。VSYNC 信号是一个周期性信号，用于指示屏幕刷新的时间点。在 Android 系统中，VSYNC 信号被用作同步应用程序绘制和屏幕刷新的基准。

VSYNC-app 是针对应用程序的 VSYNC 事件。当 VSYNC-app 事件发生时，系统会通知应用程序 UI 线程进行绘制操作。应用程序应在下一个 VSYNC-app 事件到来之前完成绘制。

VSYNC-sf 是针对 SurfaceFlinger 的 VSYNC 事件。SurfaceFlinger 是 Android 系统的合成器，负责将来自不同应用程序的缓冲区内容合成到一个帧缓冲区，然后将其推送到显示器。当 VSYNC-sf 事件发生时，SurfaceFlinger 开始合成和显示操作。

VSYNC-app 和 VSYNC-sf 事件的触发取决于显示器的刷新率。例如，如果刷新率是 60Hz，那么 VSYNC 事件将每秒触发 60 次，即每 16.67 毫秒一次。VSYNC 信号由硬件生成，因此不需要重新计算。但是，当显示器的刷新率发生变化时（例如，动态刷新率调整），VSYNC 信号的频率也会相应地发生变化。在这种情况下，VSYNC-app 和 VSYNC-sf 事件的时间间隔也会随之改变。

AppDuration 和 sfDuration 是做什么的？他们是怎么影响 Vsync-app 和 Vsync-sf 的计算的？

AppDuration 和 sfDuration 在 Perfetto 中表示应用程序和 SurfaceFlinger 分别用于处理一帧的时间。这两个值可用于性能调试和分析，以了解应用程序和 SurfaceFlinger 的渲染性能。

AppDuration 是指应用程序从接收到 VSYNC-app 信号开始绘制帧，直到完成绘制所花费的时间。这个值可以帮助分析应用程序的渲染性能，以确保它能够在下一个 VSYNC-app 信号到来之前完成绘制操作。如果 AppDuration 的值过大，可能导致帧丢失或掉帧现象。

sfDuration 是指 SurfaceFlinger 从接收到 VSYNC-sf 信号开始，将来自各个应用程序的缓冲区合成到一个帧缓冲区，然后将其推送到显示器所花费的时间。这个值可以帮助分析 SurfaceFlinger 的渲染性能，以确保合成操作能够在下一个 VSYNC-sf 信号到来之前完成。

AppDuration 和 sfDuration 并不直接影响 VSYNC-app 和 VSYNC-sf 的计算。VSYNC-app 和 VSYNC-sf 事件的触发与显示器的刷新率有关。然而，这两个值可以帮助开发者分析渲染性能，以确保应用程序和 SurfaceFlinger 能够在下一个 VSYNC 信号到来之前完成绘制操作。这样可以避免帧丢失或掉帧现象，从而保证流畅的用户体验。

请作为Android性能优化领域的专家，请你回答我的问题：不同帧率下的 AppDuration 和 sfDuration 该如何配置？有什么经验么？

VSYNC-app、VSYNC-sf 的含义

在 Android 系统中，VSYNC-app 和 VSYNC-sf 是与屏幕刷新和帧渲染相关的两个事件。

VSYNC-app：这个事件表示应用程序的 VSYNC 信号。它通知应用程序何时应该开始渲染新的一帧。应用程序在接收到 VSYNC-app 信号后，需要在下一个 VSYNC-app 信号到来之前完成渲染工作，以保证屏幕显示内容的流畅性。VSYNC-app 的触发频率取决于设备的屏幕刷新率（例如，60Hz、90Hz、120Hz 等）。
VSYNC-sf：这个事件表示 SurfaceFlinger（Android 的系统级合成器）的 VSYNC 信号。它通知 SurfaceFlinger 何时开始将各个应用程序的缓冲区内容合成并推送到显示器。SurfaceFlinger 在接收到 VSYNC-sf 信号后，需要在下一个 VSYNC-sf 信号到来之前完成合成工作，以确保显示内容的更新与屏幕刷新同步。

总之，VSYNC-app 和 VSYNC-sf 分别代表应用程序和 SurfaceFlinger 的 VSYNC 信号，它们在不同层次上控制和协调帧的渲染和显示过程，以确保屏幕内容的流畅更新。

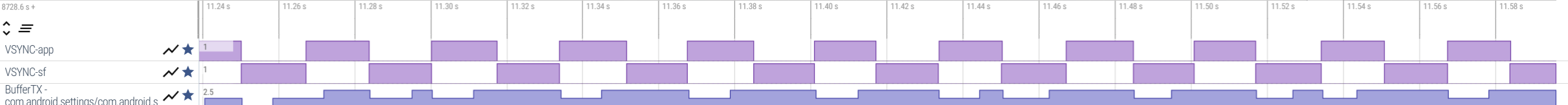

VSYNC-app时间线中0和1的变化的含义

当VSYNC-app值从0变为1时，代表着VSYNC信号的到来。当VSYNC-app值从1变为0时，也代表着VSYNC信号的到来。他们的间隔就是每帧的持续时间，应用程序应该在此时间内绘制完当前帧。

在 Perfetto 工具中，VSYNC-app 时间线展示了 VSYNC-app 信号的触发情况。在这个时间线中，0 和 1 的变化表示 VSYNC-app 信号的状态变化。

当 VSYNC-app 的值从 0 变为 1 时，这表示一个新的 VSYNC-app 信号到达，通知应用程序开始渲染新的一帧。应用程序应该在下一个 VSYNC-app 信号到来之前完成当前帧的渲染。
当 VSYNC-app 的值从 1 变为 0 时，这表示一个 VSYNC-app 信号周期结束，即表示从上一个 VSYNC-app 信号到来到当前这个 VSYNC-app 信号之间的时间段。

这种 0 和 1 的变化方式是为了在时间轴上直观地表示 VSYNC-app 信号的到来和周期。通过观察 VSYNC-app 时间线上的 0 和 1，我们可以了解应用程序的帧渲染是否跟随 VSYNC-app 信号保持同步，以及应用程序的渲染性能。

VSYNC-sf时间线中0和1的变化的含义

当VSYNC-sf值从0变为1时，代表着VSYNC信号的到来。当VSYNC-sf值从1变为0时，也代表着VSYNC信号的到来。他们的间隔就是Surfaceflinger开始处理合成渲染的新一帧的耗时。

在 Perfetto 工具中，VSYNC-sf 时间线展示了 VSYNC-sf 信号的触发情况。在这个时间线中，0 和 1 的变化表示 VSYNC-sf 信号的状态变化。

当 VSYNC-sf 的值从 0 变为 1 时，这表示一个新的 VSYNC-sf 信号到达，通知 SurfaceFlinger 开始处理合成渲染的新一帧。SurfaceFlinger 应该在下一个 VSYNC-sf 信号到来之前完成当前帧的合成。
当 VSYNC-sf 的值从 1 变为 0 时，这表示一个 VSYNC-sf 信号周期结束，即表示从上一个 VSYNC-sf 信号到来到当前这个 VSYNC-sf 信号之间的时间段。

这种 0 和 1 的变化方式是为了在时间轴上直观地表示 VSYNC-sf 信号的到来和周期。通过观察 VSYNC-sf 时间线上的 0 和 1，我们可以了解 SurfaceFlinger 的帧合成是否跟随 VSYNC-sf 信号保持同步，以及 SurfaceFlinger 的合成性能。

BufferTX时间线中数值变化的含义

SurfaceFlinger 的 BufferTX (Buffer Transaction) 事件表示一个缓冲区交换操作。当应用程序完成一帧的渲染并将其放入一个缓冲区时，应用程序会通知 SurfaceFlinger，请求将新渲染的帧与当前显示的帧进行交换。

从源码的角度解释，BufferTX时间线中数值变化的含义可以从以下注释中理解（这段注释摘自Android源码库的frameworks/native/services/surfaceflinger/BufferStateLayer.h文件）：

// This integer is incremented every time a buffer arrives at the server for this layer,
// and decremented when a buffer is dropped or latched. When changed the integer is exported
// to systrace with ATRACE_INT and mBlastTransactionName. This way when debugging perf it is
// possible to see when a buffer arrived at the server, and in which frame it latched.
//
// You can understand the trace this way:
//     - If the integer increases, a buffer arrived at the server.
//     - If the integer decreases in latchBuffer, that buffer was latched
//     - If the integer decreases in setBuffer or doTransaction, a buffer was dropped

从这段注释中可以看出，BufferTX时间线的数值代表了以下几种情况：

数值增加：表示有新的缓冲区（帧）到达服务器。
数值减少（在latchBuffer中）：表示缓冲区被锁定（用于渲染）。
数值减少（在setBuffer或doTransaction中）：表示缓冲区（帧）被丢弃。

这种表示方式有助于分析和调试渲染性能，以确保应用程序的帧率和响应时间达到预期水平。

Android中的HAL是什么？为什么要有HAL？

在Android系统中，HAL（Hardware Abstraction Layer）是用于抽象硬件驱动程序的一层软件接口。HAL提供了一种标准化的接口，使上层应用程序可以访问底层硬件，而无需了解具体的硬件实现细节。HAL还可以帮助厂商更容易地开发硬件驱动程序，并且可以加快新硬件的市场推广速度。HAL的主要目的是将硬件和软件之间的耦合度降到最低，从而提高系统的可移植性和可扩展性。

在Android系统中，每个硬件组件都有自己的HAL层。例如，显示器、相机、传感器等都有对应的HAL实现。应用程序可以通过HAL层访问这些硬件组件，并执行相应的操作。HAL层还可以处理不同硬件之间的差异，并提供一致的接口给上层应用程序使用。这样，应用程序就可以像访问标准软件库一样访问硬件，而无需考虑硬件实现的差异性。

总之，HAL是Android系统中一个非常重要的组件，它起到了抽象硬件驱动程序、标准化接口、降低软硬件耦合度、提高可移植性和可扩展性等多个方面的作用。

Android中图形组件的协作关系是什么？

https://source.android.com/docs/core/graphics?hl=zh-cn

在Android系统中，图形组件之间的协作关系可以概括如下：

图像流生产者（例如OpenGL ES、Canvas 2D和mediaserver视频解码器）负责生成图形缓冲区。这些缓冲区包含了应用程序绘制的图像。
图像流消费者（如SurfaceFlinger）负责消费这些图像流。SurfaceFlinger是一个系统服务，它将当前可见的表面（即图像流生产者产生的图形缓冲区）合成到显示器上。SurfaceFlinger使用OpenGL和硬件合成器（Hardware Composer）将多个表面组合在一起。
BufferQueue在图像流生产者和图像流消费者之间提供通信和协调。BufferQueue是一种数据结构，结合了缓冲池和队列，并使用Binder IPC在进程间传递缓冲区。当生产者将缓冲区传递给消费者时，SurfaceFlinger负责将所有内容合成到显示器上。
硬件合成器（Hardware Composer）是显示子系统的硬件抽象。它负责管理Android图形渲染的核心部分。SurfaceFlinger可以将部分合成工作委托给硬件合成器，以减轻OpenGL和GPU的负担。
图形内存分配器（Gralloc）负责分配图像生产者请求的内存。Gralloc在图形组件之间发挥着重要的作用，为图像生产者分配所需的内存空间。

总之，Android中的图形组件通过协作，实现了从应用程序绘制图像到最终显示在屏幕上的整个过程。这些组件之间的协作关系确保了图形渲染的高效、稳定和流畅。

你刚才回答的图像流生产者中Canvas 2D是指什么？

在Android系统中，Canvas 2D是一种用于在屏幕上绘制图形和文本的绘图API。Canvas 2D绘图是基于软件渲染的，通常使用CPU来进行渲染。它提供了一系列的绘图方法，如绘制线条、形状、文本等，以及处理颜色、样式和混合模式等。

Canvas 2D通常与Android的View和ViewGroup结构配合使用，这些View和ViewGroup会重写onDraw()方法，利用Canvas实例进行绘制。此外，Canvas 2D还支持矩阵变换、裁剪等操作，以实现更复杂的绘图效果。

总之，Canvas 2D是Android图形组件中的一个重要部分，它作为图像流生产者之一，为应用程序提供了一个简单、直观的绘图接口。

你刚才回答中的”使用CPU进行渲染“是指什么？

"使用CPU进行渲染"意味着在Android系统的Canvas 2D绘图过程中，图形渲染任务主要由CPU（中央处理器）完成。这与使用GPU（图形处理器）进行渲染的方法，如OpenGL ES或Vulkan，形成对比。

在Canvas 2D绘图中，CPU执行所有的计算和绘制任务，将绘制的图形和文本生成为位图（bitmap）或其他图形格式。然后，这些渲染结果被传递给图形管道，最终显示在屏幕上。

使用CPU进行渲染的优点是它可以更好地支持简单的2D图形和文本绘制，以及兼容性更强，因为不依赖于特定的GPU硬件和驱动。然而，对于复杂的3D图形和高性能应用，CPU渲染可能导致性能瓶颈，这时候使用GPU进行渲染（如OpenGL ES或Vulkan）会有更好的性能表现。

你刚才回答中的“CPU渲染可能导致性能瓶颈" ，为什么会遭遇瓶颈呢？能说明一下原理，聚一些例子说明么？

CPU渲染可能导致性能瓶颈，主要是因为CPU和GPU在设计和功能上有很大差异。CPU设计用于处理通用计算任务，而GPU专门针对图形处理进行了优化。当遇到复杂数学计算密集型的图形渲染任务时，CPU可能无法高效地处理这些任务，从而导致性能瓶颈。具体来说，以下几点阐述了为什么CPU渲染可能遇到瓶颈：

并行处理能力：GPU具有成千上万的小型处理单元，可以同时处理大量的并行任务。而CPU通常具有较少的核心，每个核心处理能力更强，但并行能力较弱。在处理大量图形任务时，GPU能够更高效地进行并行处理，而CPU的并行处理能力相对较弱。
浮点计算：图形渲染通常涉及大量的浮点数计算。GPU的浮点计算性能通常比CPU更强，这使得GPU在处理图形任务时能够更快地进行计算。
内存带宽：GPU通常具有更高的内存带宽，可以更快地从内存中读取和写入数据。在图形渲染过程中，GPU能够快速地访问图像数据和纹理，从而提高渲染性能。相比之下，CPU的内存带宽较低，可能会在图形渲染过程中产生瓶颈。
专用功能：GPU具有许多专门针对图形处理的功能，如硬件加速的纹理过滤、几何着色器等。这些专用功能使GPU能够在处理图形任务时表现出更高的性能。而CPU不具备这些专用功能，可能在某些图形任务上性能较差。

举例来说，当你需要渲染一个复杂的3D场景，包括大量的顶点、纹理和光照效果时，使用CPU进行渲染可能会导致性能瓶颈。这是因为在这种情况下，CPU需要处理大量的浮点数计算、顶点变换和纹理采样等任务，这些任务在GPU上可以更高效地完成。而CPU的计算能力和内存带宽相对较弱，可能会在处理这些任务时产生瓶颈，导致渲染速度变慢，甚至出现卡顿。

为了解决CPU在图形渲染方面的性能瓶颈问题，我们需要利用GPU的优势。以下是一些建议和方法来改善图形渲染性能：

使用GPU加速的渲染API：使用专门针对GPU设计的图形API，如OpenGL ES和Vulkan，可以充分利用GPU的图形处理能力，提高渲染性能。这些API为开发者提供了底层的图形处理接口，使得在处理复杂的图形任务时可以更高效地使用GPU。
合理分配任务：在实际开发中，可以根据任务的特点合理分配CPU和GPU的任务。简单的2D绘制任务可以使用CPU进行处理，而复杂数学计算密集型的3D渲染任务应该交给GPU处理。
使用图形优化技术：针对具体的渲染任务，可以采用各种图形优化技术来提高性能。例如，使用层次细节(Level of Detail, LOD)技术可以在渲染复杂3D场景时降低细节，从而减轻GPU的负担。此外，可以使用遮挡剔除(Occlusion Culling)技术避免渲染被遮挡的物体，节省渲染资源。
利用异步计算：通过将图形渲染任务与其他计算任务分离，可以进一步提高性能。例如，可以使用异步计算技术将图形渲染任务和物理模拟任务分开处理，以充分利用GPU和CPU的计算能力。
优化资源管理：在开发过程中，合理管理图形资源，如纹理、顶点缓冲区等，可以提高渲染性能。避免频繁地创建和销毁资源，以减轻CPU和GPU的负担。可以使用资源池(Resource Pool)等技术来实现资源的高效管理。

通过以上方法和技术，可以充分利用GPU的图形处理能力，缓解CPU在图形渲染方面的性能瓶颈。这将有助于提高Android应用程序的图形渲染性能，提升用户体验。

Android中Canvas 2D渲染结果被谁消耗掉了？流程是怎么样的？

在Android中，Canvas 2D渲染的结果通常会被SurfaceFlinger消耗掉。以下是Canvas 2D渲染流程的概述：

应用程序使用Canvas API进行2D绘制。这些绘制操作可以是绘制形状、文本、图片等。
绘制操作完成后，应用程序将其渲染到一个Surface上。Surface是图形缓冲区，用于存储应用程序的绘制结果。
Surface是一个生产者-消费者模式中的生产者。它将渲染好的图像数据（图形缓冲区）提交给BufferQueue。BufferQueue负责在生产者（应用程序）和消费者（通常是SurfaceFlinger）之间传递图像数据。
SurfaceFlinger是Android系统中的一个服务，负责将所有可见的Surface进行合成（即图层合成），然后将合成后的图像显示到设备的屏幕上。SurfaceFlinger是BufferQueue的消费者，它从BufferQueue获取应用程序渲染好的图像数据。
SurfaceFlinger使用OpenGL ES和Hardware Composer（HWC）来完成图层合成工作。最终，合成后的图像将发送到设备的显示子系统，显示到屏幕上。

总结一下，Canvas 2D渲染结果会被提交到Surface，然后通过BufferQueue传递给SurfaceFlinger。SurfaceFlinger负责将所有的Surface进行图层合成，并将结果显示到设备屏幕上。这个过程中，SurfaceFlinger充当了消费者的角色，消耗掉Canvas 2D的渲染结果。

你刚才回答中的“显示子系统”是指什么？

在Android系统中，"显示子系统"（Display Subsystem）是一个抽象概念，指的是负责显示图像内容到设备屏幕的硬件和软件组件的整体。显示子系统包括显示控制器、显示面板（例如LCD或OLED屏幕）、显存（用于存储帧缓冲区）以及与这些硬件相关的驱动程序和底层接口。

显示子系统的主要职责是将经过SurfaceFlinger合成的最终图像帧传输到显示面板上，并根据刷新率进行刷新。此过程通常涉及以下步骤：

SurfaceFlinger使用OpenGL ES和Hardware Composer（HWC）完成图层合成，生成最终的图像帧。
合成后的图像帧被存储在帧缓冲区中。帧缓冲区是显存中的一部分，用于暂存待显示的图像数据。
显示控制器根据设备的刷新率（例如60Hz、90Hz等）从帧缓冲区读取图像数据，并将其发送到显示面板。
显示面板将接收到的图像数据转换为可见的图像，显示在设备屏幕上。

因此，当我们提到"显示子系统"时，指的是一个负责将图像帧从帧缓冲区传输到显示面板，并根据刷新率进行刷新的整体系统。这个系统包括显示控制器、显示面板、显存以及相关的驱动程序和底层接口。

应用开发者可通过三种方式将图像绘制到屏幕上?

应用开发者可通过三种方式将图像绘制到屏幕上：使用画布、OpenGL ES 或 Vulkan。

Android中的Hardware Composer是什么？有什么用处？我该如何理解它？

在Android系统中，Hardware Composer（硬件合成器，简称HWC）是一个硬件抽象层（HAL），负责协助SurfaceFlinger进行屏幕内容的合成。Hardware Composer主要用于利用硬件加速进行图层合成，以便减轻GPU的负担，降低功耗，提高性能。

SurfaceFlinger是Android系统的核心组件，负责将不同应用程序和系统UI的图层进行合成，形成最终的屏幕图像。在合成过程中，SurfaceFlinger可以使用OpenGL ES进行图层合成，但这会消耗GPU资源。为了提高效率和降低功耗，SurfaceFlinger将部分合成任务委托给Hardware Composer。

Hardware Composer的主要职责如下：

硬件加速合成：使用专门的硬件（如显示控制器）加速图层合成，从而减轻GPU的负担，降低功耗。
管理图层顺序和透明度：根据SurfaceFlinger提供的信息，正确地处理不同图层之间的顺序和透明度。
VSYNC事件：Hardware Composer负责产生VSYNC事件，通知SurfaceFlinger何时开始新的一帧的合成。
热插拔支持：Hardware Composer还支持热插拔功能，例如HDMI等外部显示设备的即插即用。

因此，Hardware Composer是一个关键组件，通过协助SurfaceFlinger进行屏幕内容合成，可以有效地提高Android设备的图形性能和节省电力。当您理解Hardware Composer时，应将其视为一个硬件抽象层，用于协助SurfaceFlinger实现更高效的屏幕内容合成。

你刚才回答中的HWC和HAL有什么关系，我该如何理解它

在Android系统中，HAL（Hardware Abstraction Layer，硬件抽象层）是一种软件框架，它提供了一组统一的接口，用于屏蔽底层硬件差异，使得上层框架和应用程序可以无需关心硬件的具体实现细节。简单来说，HAL充当了上层软件和底层硬件之间的中间层。

Hardware Composer（HWC）是一种特定的硬件抽象层，专门用于处理屏幕内容合成。HWC是Android图形系统的一个关键组件，它协助SurfaceFlinger进行屏幕内容合成。Hardware Composer的作用是利用硬件加速进行图层合成，以便减轻GPU的负担，降低功耗，提高性能。

总结一下，HWC（Hardware Composer）是一种特定的HAL（硬件抽象层），专门用于处理Android系统中的屏幕内容合成。当您理解HWC与HAL之间的关系时，应将HWC视为一种特定类型的HAL，它专注于协助SurfaceFlinger实现更高效的屏幕内容合成。

该如何理解HWC和HWC HAL还有HAL之间的关系？

在Android系统中，我们可以将HWC（Hardware Composer）、HWC HAL（Hardware Composer Hardware Abstraction Layer）和HAL（Hardware Abstraction Layer）之间的关系理解如下：

HAL（Hardware Abstraction Layer）：它是一个通用概念，用于表示一种软件框架，该框架提供了一组统一的接口，用于屏蔽底层硬件差异。HAL充当了上层软件和底层硬件之间的中间层，使得上层框架和应用程序可以无需关心硬件的具体实现细节。在Android系统中，有许多不同类型的HAL，例如：Camera HAL、Audio HAL等。
HWC（Hardware Composer）：它是一种特定类型的硬件抽象层，专门用于处理Android系统中的屏幕内容合成。HWC负责协助SurfaceFlinger进行屏幕内容合成，利用硬件加速进行图层合成，以便减轻GPU的负担，降低功耗，提高性能。从本质上讲，HWC是一种特定类型的HAL，用于解决屏幕内容合成问题。
HWC HAL（Hardware Composer Hardware Abstraction Layer）：它是HWC的实际实现，是一个特定于设备的组件。HWC HAL定义了一组接口，这些接口允许HWC与设备的具体硬件实现进行通信。每个设备制造商可能会根据其硬件平台提供不同的HWC HAL实现。HWC HAL是实现HWC功能的底层组件，是HWC与具体硬件之间沟通的桥梁。

总之，可以将HWC视为一种特定类型的HAL，专注于屏幕内容合成，而HWC HAL则是HWC的具体实现，负责处理HWC与设备硬件之间的通信。这三者之间的关系可以理解为：HAL是一个通用的硬件抽象框架，HWC是其中的一种特定类型，而HWC HAL是HWC的底层实现，使得HWC能够与具体设备硬件进行交互。

Android中Canvas, OpenGL ES, Vulkan是如何将内容渲染到Surface上的？

在Android中，Canvas、OpenGL ES和Vulkan都是用于将内容渲染到Surface上的API。

Canvas是Android系统提供的2D绘图API，它使用CPU进行绘制，并且支持一些基本的图形、文本和图像渲染操作。Canvas可以在不需要太高性能的情况下快速绘制2D图形。

OpenGL ES是一种跨平台的3D绘图API，可以使用GPU进行高性能的图形渲染。在Android系统中，OpenGL ES通常用于实现高性能的3D游戏和其他图形应用程序。

Vulkan是一种新型的跨平台3D绘图API，可以比OpenGL ES更好地利用多核CPU和GPU的性能，从而提供更高效的图形渲染。在Android系统中，Vulkan通常用于实现高端3D游戏和其他需要高性能图形渲染的应用程序。

无论是Canvas、OpenGL ES还是Vulkan，它们都需要将内容绘制到Surface上才能显示出来。在Android系统中，Surface是一个用于显示屏幕内容的窗口，可以用于显示应用程序的UI界面、游戏场景等。这些API都可以将绘制好的内容通过Surface发送给SurfaceFlinger进行显示。SurfaceFlinger是Android系统中的一个重要组件，它可以将多个Surface的内容组合成单个屏幕帧，并将这个帧提交给Display HAL进行显示。通过这种方式，Canvas、OpenGL ES和Vulkan都可以将内容渲染到Surface上，并在屏幕上显示出来。

OpenGL ES是如何工作的？

OpenGL ES（Open Graphics Library for Embedded Systems）是一种用于嵌入式系统的轻量级的3D图形渲染API。它提供了一套标准的API接口，用于描述3D图形对象和场景，并将它们渲染到屏幕上。OpenGL ES是在OpenGL的基础上开发的，但它专为移动设备和嵌入式设备等低功耗设备而设计，因此具有更高的性能和更小的资源占用。

OpenGL ES的工作原理如下：

准备图形数据：首先，开发人员需要准备好要渲染的3D图形对象和场景，这些数据通常包括顶点坐标、颜色、纹理坐标等。
配置OpenGL ES环境：开发人员需要设置OpenGL ES的环境，包括窗口大小、清屏颜色、深度测试等。
编写OpenGL ES程序：开发人员需要编写OpenGL ES程序，其中包括对图形数据的处理、渲染管线的配置等。
图形渲染：当程序运行时，OpenGL ES会根据程序中的渲染指令对图形数据进行处理和渲染。渲染过程中，OpenGL ES会执行多个阶段的操作，包括顶点着色、光照、纹理映射等，最终将渲染结果输出到屏幕上。
清空缓冲区：渲染完成后，开发人员需要清空缓冲区，以便进行下一帧的渲染。

总之，OpenGL ES通过标准的API接口实现了图形对象和场景的描述和渲染，并利用GPU硬件加速来提高渲染的性能。它的工作原理可以概括为准备图形数据、配置OpenGL ES环境、编写OpenGL ES程序、图形渲染和清空缓冲区。

OpenGL ES是如何工作的？其中那些环节涉及到CPU，那些环节涉及到GPU？

OpenGL ES是一个在移动设备和嵌入式设备中广泛使用的图形渲染API，其工作原理如下：

CPU调用OpenGL ES API：应用程序通过CPU调用OpenGL ES API，以描述需要绘制的几何图形和纹理。
GPU渲染：GPU会根据OpenGL ES API的调用，使用其内部的着色器和渲染管线来渲染图形。GPU通过可编程的着色器，实现各种复杂的图形效果和纹理映射等功能。
帧缓冲区：GPU将渲染结果保存在帧缓冲区中。帧缓冲区是一段内存区域，用于保存图像的像素数据。
显示屏幕：最终，GPU会将帧缓冲区中的像素数据发送到显示屏幕上，让用户看到渲染结果。

在这个过程中，CPU主要负责调用OpenGL ES API，将需要绘制的图形和纹理数据传输到GPU。GPU则负责实际的图形渲染过程，并将渲染结果保存到帧缓冲区中。最终，GPU还需要将渲染结果发送到显示屏幕上，完成整个绘制过程。

需要注意的是，GPU通常是一个专用的硬件加速器，与CPU分离工作。因此，在使用OpenGL ES进行图形渲染时，CPU主要负责提交渲染请求和数据，而GPU负责实际的渲染计算。

Android中的Surface都可以使用什么手段渲染内容

Android 中的 Surface 可以使用多种方式渲染内容，包括：

Canvas：Canvas 是 Android 中用于 2D 渲染的 API，它可以在 Surface 上绘制 2D 图形，如文本、线条、矩形等。
OpenGL ES：OpenGL ES 是 Android 中用于 3D 渲染的 API，它可以在 Surface 上绘制 3D 图形和特效，如纹理、灯光、阴影等。
Vulkan：Vulkan 是 Android 中的另一个 3D 渲染 API，它与 OpenGL ES 相比更为底层和高效。

通过这些渲染方式，应用程序可以在 Surface 上显示各种不同类型的内容，如视频、游戏、图形等。同时，这些渲染方式也能够利用硬件加速来提高渲染性能和效率。

Android中View的渲染过程？

Android 应用框架界面以使用 View 开头的对象层次结构为基础。所有界面元素都会经过一系列的测量和一个布局过程，该过程会将这些元素融入到矩形区域中。然后，所有可见 View 对象都会渲染到一个 Surface（当应用置于前台时，由 WindowManager 进行设置）。应用的界面线程(UIThread)会按帧执行布局并渲染到缓冲（BufferQueue）。

Android中的SurfaceView的使用场景，原理？

Android中的SurfaceView是一种特殊的视图，它可以在自己的单独线程中渲染内容，并在主UI线程之外进行处理，从而可以获得更高的渲染性能和更流畅的动画效果。它通常用于需要频繁更新的视图，如视频播放器、游戏等。

SurfaceView的原理是通过将视图的Surface与一个后台绘制线程关联起来实现的。该后台线程会在Surface中绘制内容，并使用双缓冲技术确保内容平滑地被渲染。当内容被更新时，后台线程会通知SurfaceView进行更新，从而实现内容的实时渲染。

与普通视图不同，SurfaceView在层级结构中不会被其他视图遮盖，因此它可以在屏幕上显示任何内容，而不会被其他视图遮挡。同时，SurfaceView可以通过设置透明度来实现半透明效果，使得它可以与其他视图混合在一起。

需要注意的是，由于SurfaceView是在单独的线程中进行渲染，因此在使用它时需要注意线程同步和资源共享等问题，避免出现并发访问的问题。

这段话该如何理解：When the SurfaceView's view component is about to become visible, the framework asks SurfaceControl to request a new surface from SurfaceFlinger

这段话意思是当 SurfaceView 的组件即将变为可见时，Android系统会请求一个新的 Surface，这个请求是通过SurfaceControl完成的，并由SurfaceFlinger提供服务。简单来说，SurfaceView将请求SurfaceFlinger创建一个新的Surface来绘制其内容。

Android中的SurfaceTexture的使用场景，原理

在Android中，SurfaceTexture是一个非常有用的类，它允许将OpenGL ES渲染的内容与原生视图系统（如Surfaces和Views）进行交互。SurfaceTexture主要用于以下场景：

相机预览：SurfaceTexture可以接收来自Camera API的预览帧，并将其作为OpenGL ES纹理提供。这样，开发人员可以在显示相机预览时应用自定义的图像处理效果，如滤镜、水印等。
视频播放：通过将MediaCodec解码的视频帧输出到SurfaceTexture，我们可以将视频内容渲染到OpenGL ES纹理上。这种方法可以实现对视频帧的高效处理，如实时图像调整、视频混合等。
OpenGL ES内容与原生视图系统交互：SurfaceTexture可以将OpenGL ES渲染的内容作为纹理提供给原生视图系统。这使得开发人员可以在原生布局中嵌入OpenGL ES渲染的3D模型或动画。

原理： SurfaceTexture实际上是一个特殊的纹理对象，称为External Texture或Surface Texture。它通过将图像流（如相机预览或视频帧）与OpenGL ES纹理绑定在一起，从而使得图像流可以作为纹理供OpenGL ES使用。这种绑定是通过创建一个名为GL_TEXTURE_EXTERNAL_OES的纹理目标来完成的。

在内部，SurfaceTexture使用一个名为BufferQueue的数据结构来管理图像流。BufferQueue是一个双端队列，负责在生产者（如相机或MediaCodec）和消费者（即SurfaceTexture）之间传递图像缓冲区。当生产者生成新的图像帧时，它将其推入BufferQueue；而消费者则从BufferQueue中获取图像帧并将其作为纹理进行渲染。

总的来说，SurfaceTexture通过将图像流与OpenGL ES纹理结合起来，使得在Android中可以高效地处理和渲染实时图像数据。

Android中的TextureView的使用场景，原理

在Android中，TextureView是一个自定义视图，它可以在原生视图层次结构中显示OpenGL ES渲染的内容。TextureView的主要使用场景包括：

相机预览：使用TextureView作为相机预览的显示控件。这样，开发人员可以更容易地在相机预览上添加自定义效果（如滤镜、水印等）。
视频播放：TextureView可用于显示视频播放器的输出，使开发人员可以在原生布局中播放和控制视频内容。
游戏和动画：TextureView可以用于在原生布局中嵌入OpenGL ES渲染的3D模型或动画，这对于需要与其他Android UI组件交互的游戏和应用程序非常有用。

原理： TextureView的工作原理与SurfaceTexture密切相关。TextureView内部包含一个SurfaceTexture对象，该对象用于接收图像流（如相机预览或视频帧），并将其作为OpenGL ES纹理提供。然后，TextureView将此纹理绘制到其内部的Canvas上。

为了实现这一过程，TextureView需要使用一个名为GLConsumer的类。GLConsumer负责从SurfaceTexture接收纹理，然后将其绘制到Canvas上。这个过程是通过在TextureView的onDraw()方法中调用GLConsumer的draw()方法来完成的。

总之，TextureView是一个在Android原生视图层次结构中显示OpenGL ES渲染内容的强大控件。它通过内部的SurfaceTexture对象和GLConsumer类来实现图像流与OpenGL ES纹理之间的交互。

Android中的SurfaceTextture与TextureView有什么关系，使用场景有什么差异，我该如何理解他们两个呢？

Android中的SurfaceTexture和TextureView是密切相关的，但它们在使用场景和功能上有所差异。以下是关于它们之间的关系和差异的解释：

关系：

TextureView内部使用了SurfaceTexture。当创建一个TextureView时，它会自动创建一个与之关联的SurfaceTexture对象。
SurfaceTexture负责接收图像流（如相机预览、视频帧等），并将其作为OpenGL ES纹理提供给TextureView。
TextureView将SurfaceTexture提供的纹理绘制到其内部的Canvas上，并显示在Android原生视图层次结构中。

使用场景差异：

SurfaceTexture主要用于处理底层的图像流和OpenGL纹理。它通常在OpenGL ES渲染管线中使用，例如在自定义渲染器中使用SurfaceTexture作为纹理输入，或者作为图像流（如相机预览）的消费者。使用SurfaceTexture时，开发者需要处理底层的OpenGL ES绘制和渲染逻辑。
TextureView是一个更高级别的抽象，它是一个自定义视图，可以在原生视图层次结构中显示OpenGL ES渲染的内容。TextureView隐藏了底层的OpenGL ES渲染细节，开发者可以直接将TextureView添加到布局中，并在需要的时候更新其内容。TextureView适用于那些需要与其他Android UI组件交互的场景，如相机预览、视频播放、游戏和动画等。

总之，SurfaceTexture是一个底层的图像流处理组件，主要用于OpenGL ES渲染管线，而TextureView则是一个更高级别的抽象，允许开发者在原生布局中显示OpenGL ES渲染的内容。在使用它们时，需要根据具体的应用场景和需求来选择合适的组件。

选择 SurfaceView 或 TextureView

注意：在 API 24 及更高版本中，建议实现 SurfaceView 而不是 TextureView。 SurfaceView 和 TextureView 扮演的角色类似，且都是视图层次结构的组成部分。不过，SurfaceView 和 TextureView 拥有截然不同的实现。SurfaceView 采用与其他 View 相同的参数，但 SurfaceView 内容在呈现时是透明的。

与 SurfaceView 相比，TextureView 具有更出色的 Alpha 版和旋转处理能力，但在视频上以分层方式合成界面元素时，SurfaceView 具有性能方面的优势。当客户端使用 SurfaceView 呈现内容时，SurfaceView 会为客户端提供单独的合成层。如果设备支持，SurfaceFlinger 会将单独的层合成为硬件叠加层。当客户端使用 TextureView 呈现内容时，界面工具包会使用 GPU 将 TextureView 的内容合成到视图层次结构中。对内容进行的更新可能会导致其他 View 元素重绘，例如，在其他 View 被置于 TextureView 顶部时。View 呈现完成后，SurfaceFlinger 会合成应用界面层和所有其他层，以便每个可见像素合成两次。

> Android中SurfaceFlinger 和 WindowManager 还有View之间的协作关系如何？原理如何？

在Android系统中，SurfaceFlinger、WindowManager和View是图形渲染和窗口管理的核心组件。它们之间的协作关系非常重要，因为它们共同负责管理和呈现屏幕上的UI元素。让我们详细了解一下这三个组件的作用和它们之间的关系。

View: View是Android系统中的基本UI组件，负责显示和处理屏幕上的一个矩形区域。View有很多子类，如TextView、ImageView、Button等。在一个Android应用中，开发者使用View及其子类来构建用户界面。View组件之间通过View树的形式组织起来，形成一个层次结构。
WindowManager: WindowManager是Android系统的一个核心服务，负责管理应用程序窗口的生命周期、大小、位置和Z顺序。每个窗口都与一个View树相关联。WindowManager会将窗口（即View树）与屏幕进行匹配，并将其呈现在屏幕上。此外，WindowManager还负责处理窗口之间的事件分发和视图绘制的优化。
SurfaceFlinger: SurfaceFlinger是Android系统的一个底层组件，负责将来自不同窗口的图形缓冲区（即Surface）合成到屏幕上。SurfaceFlinger将所有可见的窗口（包括应用窗口、状态栏、导航栏等）的图像组合在一起，并将最终的图像显示在设备的屏幕上。SurfaceFlinger使用OpenGL ES进行合成，并通过Hardware Composer (HWC)将合成后的图像发送给显示硬件。

这三个组件之间的协作关系如下：

开发者通过View及其子类构建应用程序的用户界面。
当应用程序运行时，WindowManager负责管理应用程序的窗口，并将窗口与屏幕进行匹配。
View树中的每个View在其自己的Canvas上进行绘制操作。Canvas负责将绘制的内容存储在一个图形缓冲区（即Surface）中。
WindowManager将所有可见窗口的Surface提交给SurfaceFlinger。
SurfaceFlinger使用OpenGL ES将这些Surface进行合成，并通过Hardware Composer将合成后的图像发送给显示硬件，最终呈现在设备的屏幕上。

通过这种方式，View、WindowManager和SurfaceFlinger共同协作，实现了Android设备上图形的渲染和呈现。

SurfaceFlinger

SurfaceFlinger 可通过两种方式接受缓冲区：通过 BufferQueue 和 SurfaceControl，或通过 ASurfaceControl。

SurfaceFlinger 接受缓冲区的一种方式是通过 BufferQueue 和 SurfaceControl。当应用进入前台时，它会从 WindowManager 请求缓冲区。然后，WindowManager 会从 SurfaceFlinger 请求层。层是 surface（包含 BufferQueue）和 SurfaceControl（包含显示框架等层元数据）的组合。SurfaceFlinger 创建层并将其发送至 WindowManager。然后，WindowManager 将 Surface 发送至应用，但会保留 SurfaceControl 来操控应用在屏幕上的外观。

该如何理解“A layer is a combination of a surface, which contains the BufferQueue, and a SurfaceControl”中的内容？

这句话的意思是，一个层是由Surface和SurfaceControl组成的，其中Surface包含BufferQueue，而SurfaceControl则表示这个Surface的控制器。在Android中，层被用于将应用程序的不同UI元素组合成最终的用户界面。每个层都可以包含一个或多个Surface，每个Surface都有自己的BufferQueue，用于缓冲渲染的图像数据。同时，每个Surface都由一个SurfaceControl控制器控制，用于控制这个Surface的位置、大小和其他属性。因此，一个层可以包含多个Surface和SurfaceControl，它们协同工作，完成最终的图像渲染。

WindowManager

WindowManager 会控制 window 对象，它们是用于容纳 view 对象的容器。window 对象始终由 surface 对象提供支持。WindowManager 会监督生命周期、输入和聚焦事件、屏幕方向、转换、动画、位置、变形、Z 轴顺序以及窗口的许多其他方面。WindowManager 会将所有窗口元数据发送到 SurfaceFlinger，以便 SurfaceFlinger 可以使用这些数据在屏幕上合成 Surface。

Android中Surface和BufferQueue之间的关系？图形缓冲区又指什么？

在Android中，Surface和BufferQueue之间存在紧密的关系。首先，让我们了解一下它们的定义：

Surface: Surface是Android中的一个基本概念，它代表了一块用于渲染图形的内存区域。简而言之，Surface可以理解为一块用于存储绘制结果的画布。这些绘制结果可以是来自于Canvas 2D、OpenGL ES、Vulkan等不同的渲染技术。

BufferQueue: BufferQueue是Android系统中用于在图像生产者（例如Canvas 2D、OpenGL ES等）和图像消费者（例如SurfaceFlinger）之间传递图形缓冲区的一种数据结构。BufferQueue维护了一组图形缓冲区，这些缓冲区用于存储生产者产生的图像。BufferQueue通过生产者和消费者之间的同步和异步模式来实现高效的图形数据传输。

图形缓冲区：图形缓冲区（Graphic Buffer）是用于存储渲染结果的内存区域。在Android系统中，图形缓冲区通常包含一个或多个图像帧，这些帧可以是2D或3D图形的像素数据。图形缓冲区的内容可以由不同的渲染技术生成，例如Canvas 2D、OpenGL ES或Vulkan。一旦生成，这些图形缓冲区将通过BufferQueue传递给图像消费者进行处理或显示。

Surface和BufferQueue之间的关系：

Surface是图像渲染的终点。无论使用何种渲染技术，所有的渲染结果都会存储在Surface中。

BufferQueue作为图像生产者和消费者之间的桥梁，负责将图形缓冲区从生产者传递给消费者。在Android系统中，图像生产者将渲染结果存储在图形缓冲区中，并将其传递给BufferQueue。然后，BufferQueue将这些缓冲区提供给图像消费者（如SurfaceFlinger）进行处理或显示。

当图像生产者完成渲染并将图形缓冲区传递给BufferQueue时，BufferQueue会将这些缓冲区与Surface关联起来。这样，当图像消费者请求图形数据时，它可以从Surface中获取与BufferQueue关联的图形缓冲区。

Surface实际上代表了BufferQueue的生产者端，而图像消费者（如SurfaceFlinger）则代表了BufferQueue的消费者端。因此，Surface和BufferQueue之间存在紧密的关系，它们共同协作来实现Android设备上的图形渲染和显示。

总之，Surface和BufferQueue之间的关系是密切的。

在Android中，Surface和BufferQueue之间存在紧密的关系。Surface是一个用于渲染图像的高级抽象，它表示一个可以绘制的矩形区域。而BufferQueue是一个底层的数据结构，负责在图形生产者（如OpenGL ES、Canvas 2D等）和图形消费者（如SurfaceFlinger）之间传递图形缓冲区。

图形缓冲区（Graphic Buffer）是一块存储图像数据的内存区域。当一个应用程序需要绘制图像时，它会将图像数据存储在图形缓冲区中。这些图形缓冲区由图形生产者生成，并通过BufferQueue传递给图形消费者。图形消费者使用这些图形缓冲区的内容将图像绘制到屏幕上。

Surface和BufferQueue之间的关系如下：

当一个应用程序需要绘制图像时，它会使用Surface作为渲染目标。应用程序将图像数据绘制到Surface上。
Surface内部包含一个BufferQueue实例，负责管理图形缓冲区。当应用程序绘制完图像后，图像数据被存储在图形缓冲区中。
图形生产者将生成的图形缓冲区提交给Surface关联的BufferQueue。
图形消费者（如SurfaceFlinger）从BufferQueue中获取图形缓冲区，并将图像数据绘制到屏幕上。
当图形消费者使用完图形缓冲区后，它会将缓冲区返还给BufferQueue，以便图形生产者可以重用它。

总之，Surface是一个高级抽象，用于表示一个可绘制的矩形区域。BufferQueue是一个底层的数据结构，负责在图形生产者和图形消费者之间传递图形缓冲区。这两者之间的关系使得图形渲染流程在Android系统中得以高效地运行。

Android中Hardware Composer与SurfaceFlinger如何合成的?

叠加层的数量（无论层是否可以旋转或混合）以及对定位和重叠的限制很难通过 API 表达。为了适应这些选项，HWC 会执行以下计算：

SurfaceFlinger 向 HWC 提供一个完整的层列表，并询问“您希望如何处理这些层？”
HWC 的响应方式是将每个层标记为设备或客户端合成。
SurfaceFlinger 会处理所有客户端，将输出缓冲区传送到 HWC，并让 HWC 处理其余部分。

这句话该如何理解：Overlay planes may be less efficient than GL composition when nothing on the screen is changing. This is particularly true when overlay contents have transparent pixels and overlapping layers are blended. In such cases, the HWC can request GLES composition for some or all layers and retain the composited buffer

这句话意思是：当屏幕上没有任何内容发生变化时，覆盖层面可能不如GL合成效率高。特别是当覆盖内容具有透明像素并且重叠层被混合时，这一点尤为明显。在这种情况下，HWC可以请求使用GLES合成来处理一些或所有层，并保留合成后的缓冲区。具体来说，当屏幕上没有任何内容发生变化时，使用GLES合成需要移动大量数据，这可能会降低效率。而当屏幕上的内容发生变化时，使用GLES合成可以提高效率。因此，HWC可以在需要的时候选择使用GLES合成或覆盖层面来进行屏幕渲染，以获得最佳的性能和效率。

GL是什么？

GL是OpenGL（Open Graphics Library）的缩写，它是一个跨平台的图形编程接口，用于渲染2D和3D矢量图形。OpenGL在游戏、CAD、虚拟现实、科学可视化和其他领域都得到广泛应用。它提供了一组函数，用于定义几何形状、贴图、照明和其他渲染相关的操作，并通过编写GLSL（OpenGL Shading Language）着色器程序来自定义渲染过程。由于其跨平台性，OpenGL可在多种操作系统和硬件上运行，包括Windows、macOS、Linux和Android等。

Overlay planes和GL是什么意思？

在 Android 中，Overlay planes 是一种在硬件上加速合成的方法，它是由硬件合成器（HWC）实现的。Overlay planes 可以用于显示固定的 UI 元素，例如状态栏和导航栏，以及视频、相机预览等。Overlay planes 是由显示硬件（如显示器和显卡）上的专用硬件组件实现的，因此它们可以非常高效地合成图形内容，因为它们不需要调用 CPU 或 GPU 进行计算。

GL 是 OpenGL 的缩写，它是一种跨平台的图形渲染 API，用于渲染 2D 和 3D 图形。在 Android 中，GL ES（OpenGL ES）是一个轻量级的版本，专门为嵌入式设备设计。它允许开发人员通过 GPU 硬件加速进行图形渲染，从而提高渲染性能和效率。GL ES 可以与 Overlay planes 一起使用，以提高图形渲染和显示性能。

Android 设备都支持哪 4 个叠加平面？

HWC 实现应该支持：

至少 4 个叠加层：状态栏系统栏应用壁纸/背景大于屏幕的图层（例如壁纸）同时预乘的每像素 Alpha 混合和每平面 Alpha 混合受保护视频播放的硬件路径 RGBA 打包顺序、YUV 格式以及平铺、重排和步幅属性

https://source.android.com/docs/core/graphics/implement-hwc?hl=zh-cn

该如何理解：HWC primitives

HWC primitives是指HWC的基本操作，也称为HWC原语。这些原语是HWC对屏幕合成操作的基本处理方式，包括将多个图层的内容合成到屏幕上、进行缩放、旋转、翻转等变换操作，以及应用颜色矩阵等滤镜效果等。HWC primitives被认为是一种低级别的图形处理操作，可以直接在硬件上执行，因此能够快速、高效地完成屏幕合成。

层和屏幕是两个基元，用于表示合成工作以及与屏幕硬件的交互。

该如何理解：The HWC provides two primitives, layers and displays, to represent composition work and its interaction with the display hardware

这句话的意思是HWC提供了两个基本的构造块：layers和displays，用于表示合成工作及其与显示硬件的交互。其中，layers表示要合成的层，displays表示显示设备。通过这两个构造块，HWC可以对图层进行组合、混合、变换等操作，最终将结果显示在显示设备上。

该如何理解：The VSYNC signal synchronizes the display pipeline

VSYNC信号是指垂直同步信号，用于同步显示流水线的各个环节。在Android中，VSYNC信号由SurfaceFlinger和硬件显示控制器之间进行交互，以确保帧缓冲区中的内容在下一次显示更新之前得到更新，从而保证流畅的显示效果。具体来说，当显示控制器准备好下一帧时，它会向SurfaceFlinger发出VSYNC信号。SurfaceFlinger在接收到VSYNC信号后，会通知应用程序准备好新的帧，然后开始将新的帧渲染到帧缓冲区中，最后将帧缓冲区中的内容传递给显示控制器进行显示。这样，VSYNC信号就起到了协调和同步Android系统中各个组件的作用，从而保证了流畅的显示效果。

该如何理解：The VSYNC signal synchronizes the display pipeline. The display pipeline consists of app rendering, SurfaceFlinger composition, and the Hardware Composer (HWC) presenting images on the display. VSYNC synchronizes the time apps wake up to start rendering, the time SurfaceFlinger wakes up to composite the screen, and the display refresh cycle

该句话的意思是：VSYNC 信号用于同步显示管线。显示管线包括应用程序渲染、SurfaceFlinger 合成和硬件组合器 (HWC) 在显示器上呈现图像。VSYNC 同步应用程序启动渲染的时间、SurfaceFlinger 启动合成屏幕的时间和显示器刷新周期的时间。简单来说，VSYNC信号协调了整个显示过程，保证了图像的流畅性和同步性。

同步显示管线是什么意思？

同步显示管线是指在Android系统中，为了保证图像能够流畅地显示在屏幕上，涉及到的一系列操作需要按照一定的顺序依次进行，且各个部分之间需要相互协调配合，这个过程就被称为同步显示管线。这个管线包括应用程序的渲染、SurfaceFlinger的合成和Hardware Composer的显示等多个部分，它们需要通过VSYNC信号进行同步，以确保在每一帧刷新时，图像能够正确地显示在屏幕上。

Android中帧显示、帧合并、帧生成的顺序

在 VSYNC 事件中，屏幕开始显示帧 N，而 SurfaceFlinger 开始为帧 N+1 合成窗口。应用处理等待的输入并生成帧 N+2。

https://source.android.com/docs/core/graphics/implement-vsync?hl=zh-cn#vsync_offset

该如何理解这段话：The result of VSYNC offset is three signals with same period and offset phase

这句话描述了一个场景，其中有三个信号具有相同的周期和相位偏移。让我们逐步解析这句话：

相同周期：周期是指信号重复出现的时间间隔。在这个场景中，三个信号具有相同的周期，意味着它们以相同的频率重复出现。
相位偏移：相位偏移是指两个或多个信号在时间上的差距。在这个场景中，三个信号具有相位偏移，意味着它们在时间轴上有一定的间隔。

将这两个概念结合起来，这句话描述了一个场景，其中有三个具有相同周期和相位偏移的信号。换句话说，这三个信号以相同的频率重复出现，但它们在时间轴上有一定的间隔，形成了一种相位差的关系。

在VSYNC的上下文中，VSYNC（垂直同步）是一个信号，用于指示显示器刷新图像的开始。在某些情况下，可能需要调整VSYNC信号以适应不同的显示需求。在这种情况下，通过引入相位偏移，可以创建具有相同周期的三个VSYNC信号，从而实现更精细的控制和同步。

该如何理解这段内容，请详细解释： DispSync has the following qualities: Reference — HW_VSYNC_0. Output — VSYNC and SF_VSYNC. Feedback — Retire fence signal timestamps from Hardware Composer

为了理解这段内容，我们需要先了解一些相关的术语：

DispSync：DispSync是一个软件实现的相位锁定环（PLL），用于生成VSYNC和SF_VSYNC信号。
HW_VSYNC_0：硬件VSYNC信号，它是显示器刷新图像的开始时的信号。
VSYNC：VSYNC（垂直同步）信号用于指示显示器刷新图像的开始。
SF_VSYNC：SF_VSYNC是SurfaceFlinger使用的一个信号，与VSYNC类似，但它是为SurfaceFlinger服务的。
Retire fence signal：Retire fence信号是一种同步机制，用于确保GPU完成渲染操作后再进行下一步操作。
Hardware Composer：Hardware Composer是Android系统的一个硬件抽象层（HAL）组件，负责管理显示子系统。

现在我们来解析这段话：

DispSync具有以下特性：

参考（Reference）：HW_VSYNC_0。这表示DispSync使用硬件VSYNC信号（HW_VSYNC_0）作为参考信号，以便生成其他信号。
输出（Output）：VSYNC和SF_VSYNC。DispSync基于硬件VSYNC信号（HW_VSYNC_0）生成VSYNC和SF_VSYNC信号，以供Choreographer和SurfaceFlinger使用。
反馈（Feedback）：来自Hardware Composer的Retire fence signal时间戳。这表示DispSync使用Hardware Composer提供的Retire fence signal时间戳作为反馈，来调整生成的VSYNC和SF_VSYNC信号，以确保它们与硬件VSYNC信号保持同步。

综上所述，DispSync是一个软件实现的相位锁定环，它使用硬件VSYNC信号作为参考，并生成VSYNC和SF_VSYNC信号。同时，DispSync还利用来自Hardware Composer的Retire fence signal时间戳作为反馈，以确保生成的信号与硬件VSYNC信号保持同步。

android.hardware.graphics.composer进程是干嘛的

在 Android 系统中，android.hardware.graphics.composer 进程是负责管理硬件合成器（Hardware Composer, 简称 HWC）的进程。硬件合成器是一个底层的图形处理模块，用于将不同的图形层合成到一个帧缓冲区，然后将其发送到显示设备。这个过程主要依赖于 GPU 或者其他专用硬件，以实现高性能、低功耗的图形渲染。

android.hardware.graphics.composer 进程的主要作用如下：

提供 HWC 服务：android.hardware.graphics.composer 进程会实现一个 HWC 服务，该服务负责与底层硬件合成器进行通信。HWC 服务会与其他系统组件（例如 SurfaceFlinger）协同工作，以实现图形渲染和合成任务。
管理 HWC 设备：android.hardware.graphics.composer 进程负责管理 HWC 设备的生命周期，包括设备的初始化、配置以及释放等。此外，它还负责处理与 HWC 设备相关的事件和回调，例如 VSYNC 事件、错误回调等。
实现 HAL 接口：android.hardware.graphics.composer 进程会实现一个硬件抽象层（HAL）接口，以便其他系统组件（如 SurfaceFlinger）能够访问 HWC 设备的功能。HAL 接口提供了一系列的函数，用于处理图形层、设置显示属性、调度合成任务等。

总之，android.hardware.graphics.composer 进程负责管理硬件合成器，提供 HWC 服务和 HAL 接口，以实现高性能、低功耗的图形渲染。

android.hardware.graphics.composer进程中的composer线程和display_0_vsync线程分别是干什么用的

在 android.hardware.graphics.composer 进程中，composer 线程和 display_0_vsync 线程分别有不同的作用：

composer 线程：这个线程主要负责处理硬件合成器（Hardware Composer, HWC）相关的任务。这些任务包括与 HWC 设备进行通信、管理图形层、调度合成任务等。composer 线程会通过实现 HAL（硬件抽象层）接口与其他系统组件（如 SurfaceFlinger）交互。当系统需要执行图形合成任务时，SurfaceFlinger 会通过 HAL 接口与 composer 线程通信，以便 HWC 设备能够按照预期执行合成操作。
display_0_vsync 线程：这个线程负责处理显示设备的 VSYNC 事件。VSYNC 事件是显示设备在完成一次屏幕刷新时产生的信号，它通常与显示设备的刷新率相关。display_0_vsync 线程会监听这些事件，并将它们传递给其他系统组件（如 SurfaceFlinger、Choreographer 等）。这些组件可以根据 VSYNC 信号来调度 UI 更新、动画以及其他图形渲染任务，从而实现流畅且同步的显示效果。

总之，composer 线程负责处理 HWC 相关的任务，与其他系统组件协同工作，实现高性能的图形渲染；而 display_0_vsync 线程负责处理显示设备的 VSYNC 事件，以便系统能够根据这些事件来调度图形渲染任务。这两个线程共同为 Android 系统提供了高效且同步的图形渲染功能。
